O sensor de deslocamento do laser FSD26 reformula os padrões de inspeção industrial com precisão no nível de mícrons?

No campo da fabricação de precisão, um erro de apenas 0,1 milímetros pode tornar inutilizável um produto e os métodos de medição tradicionais geralmente não atendem aos requisitos rigorosos da indústria moderna. A tecnologia eletrônica da Fuwei Lançada recém -lançadaSensor de deslocamento a laser FSD26Oferece um avanço revolucionário na inspeção industrial com sua precisão linear ultra-alta de ± 0,1% F.S. e repetibilidade de até 2 μm.

Desempenho excepcional, medição precisa sem pontos cegos

A série FSD26 oferece uma ampla faixa de medição de 26 milímetros a 294,98 milímetros, cobrindo as necessidades de inspeção de tudo, desde pequenos componentes eletrônicos a grandes peças mecânicas. Sua vantagem principal está em sua precisão de medição inovadora - precisão linear de ± 0,1% F.S. No modelo FSD26-30-AR, a precisão linear atinge ± 0,008 milímetros.

O sensor utiliza uma fonte de luz a laser vermelha de 655nm com um diâmetro pontual tão pequeno quanto 80 × 180μm (extremidade próxima), combinada com uma frequência máxima de amostragem de 3kHz, permitindo a captura precisa de alterações de deslocamento minuto em objetos de movimento em alta velocidade. Seja para o monitoramento em tempo real do material de rolo restantes quantidades ou medição precisa do enrolamento do substrato, o FSD26 fornece suporte de dados confiável.

Design compacto, se destaca em espaços confinados

Em ambientes industriais, o espaço de instalação geralmente é limitado. O FSD26 possui um design compacto (60 × 50 × 22 mm) com um peso total de apenas 120 gramas (incluindo cabos), tornando -o mais leve que os produtos comparáveis. Seu design miniaturizado permite integração perfeita em espaços confinados, como braços robóticos e linhas de produção automatizadas.

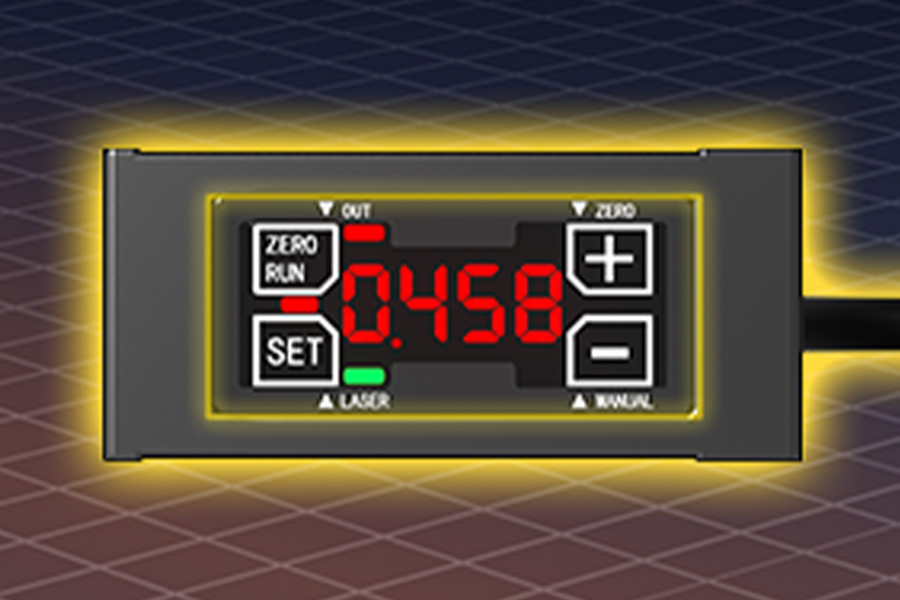

O design de ponto de luz ultra-pequeno no front-end do sensor permite uma medição precisa de pequenos alvos, com desempenho excepcionalmente bem em aplicações, como a detecção das colunas da profundidade da profundidade de precisão. A tela LED de quatro dígitos combinada com quatro botões permite configurações multifuncionais e simples, garantindo uma operação intuitiva e conveniente.

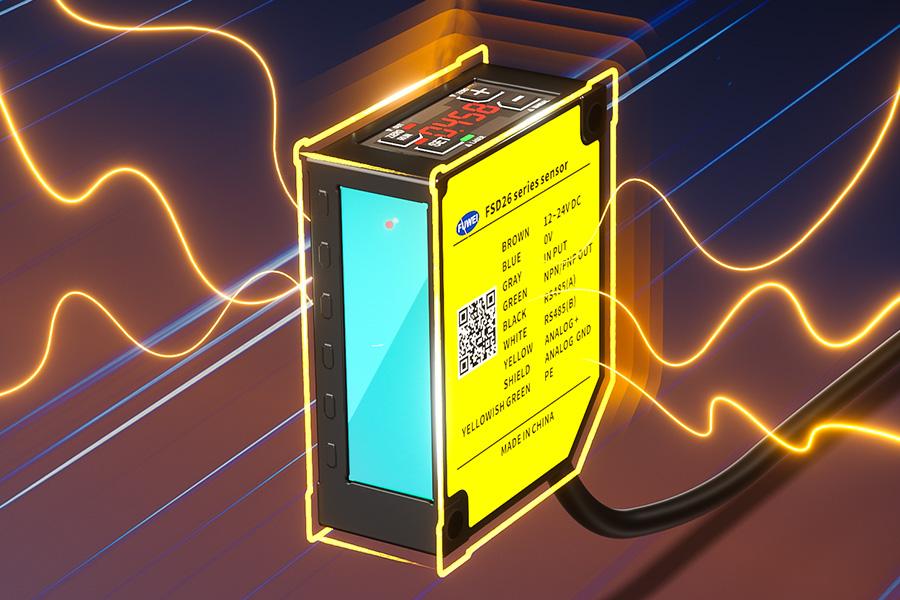

Saída versátil, operação estável em ambientes industriais

O FSD26 oferece várias opções de saída de sinal para atender aos diversos requisitos de aplicação industrial:

Saída de comutação: npn e pnp comutável para acomodar diferentes requisitos de interface PLC

Saída analógica: corrente 4-20mA ou tensão 0-10V selecionáveis ​​para se adequar a vários sistemas de controle

Comunicação digital: interface RS485 (suporte ao protocolo Modbus RTU) com capacidade de rede endereçável para monitoramento de rede com vários sensores

Em ambientes industriais severos, o FSD26 possui uma classificação de proteção IP67, resistindo efetivamente à entrada de poeira e água. Passou por 10-55Hz testes de vibração e teste de choque de 50g, mantendo operação estável, mesmo em ambientes de alta vibração, como fabricação automotiva e processamento de metal.

Ampla gama de aplicativos, detecção inteligente versátil

No campo da automação industrial, o FSD26 demonstra forte adaptabilidade:

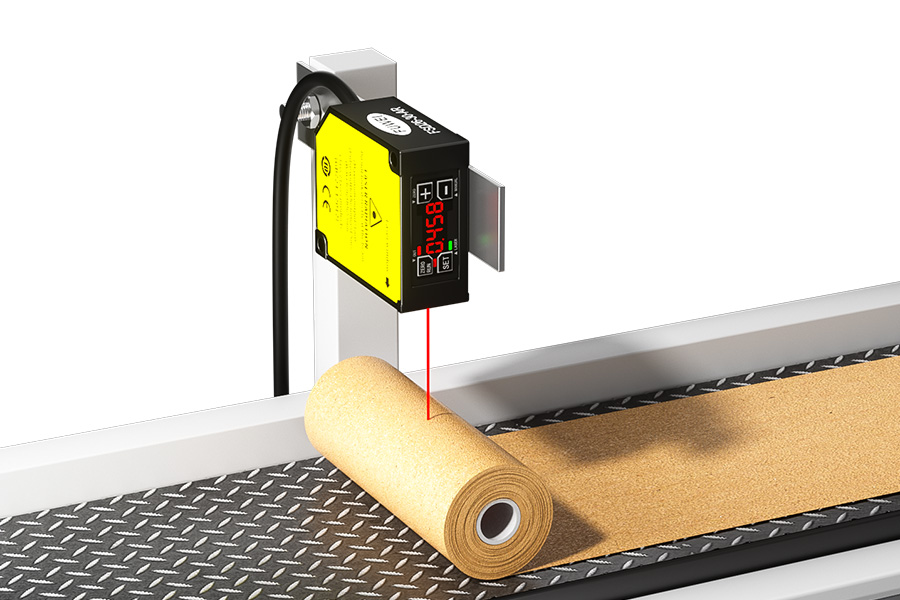

Material da bobina restante Monitoramento da quantidade: Monitoramento em tempo real das alterações de diâmetro da bobina para obter controle preciso do fornecimento de material

Detecção de enrolamento de substrato: medição de alta precisão da planicidade do substrato para garantir a qualidade do produto

Guia Pós-inserção Medição da profundidade: Controle de precisão no nível da mícron para processos de montagem de precisão

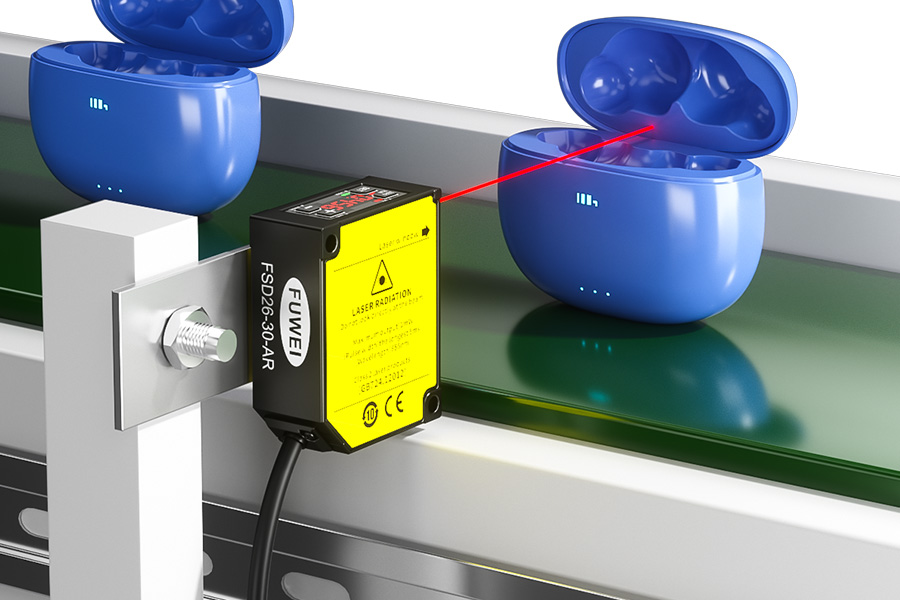

Detecção da presença do produto: identifica com segurança componentes extremamente pequenos nos cintos de transportadores para evitar inspeções perdidas

Para aplicações de medição de espessura, o FSD26 pode ser usado em conjunto com outra unidade para obter a detecção de espessura sem contato através da medição sincronizada. A chave é garantir que os feixes de luz de ambos os sensores sejam coaxiais e selecionem sensores a laser com funcionalidade de sincronização para obter resultados precisos de medição.

O olho industrial orientado para o futuro

O sensor de deslocamento a laser FSD26 da Fuwei Electronics redefine os padrões de medição de deslocamento industrial com sua precisão no nível de mícrons, design compacto e adaptabilidade ambiental robusta. Ele integra óptica de precisão, processamento de sinais digitais e tecnologia de proteção industrial para enfrentar os desafios de equilibrar a precisão, a faixa de medição e a adaptabilidade ambiental com a qual os sensores tradicionais lutam.

À medida que a ERA Industrial 4.0 progride, o FSD26 se tornará um componente de detecção crítica para alcançar uma produção inteligente e flexível, fornecendo suporte preciso de dados para a transformação e atualização da fabricação. Na busca de hoje da produção de "Zero Defet", a Fuwei Electronics ilumina o olho inteligente do controle de qualidade industrial com tecnologia a laser precisa.
