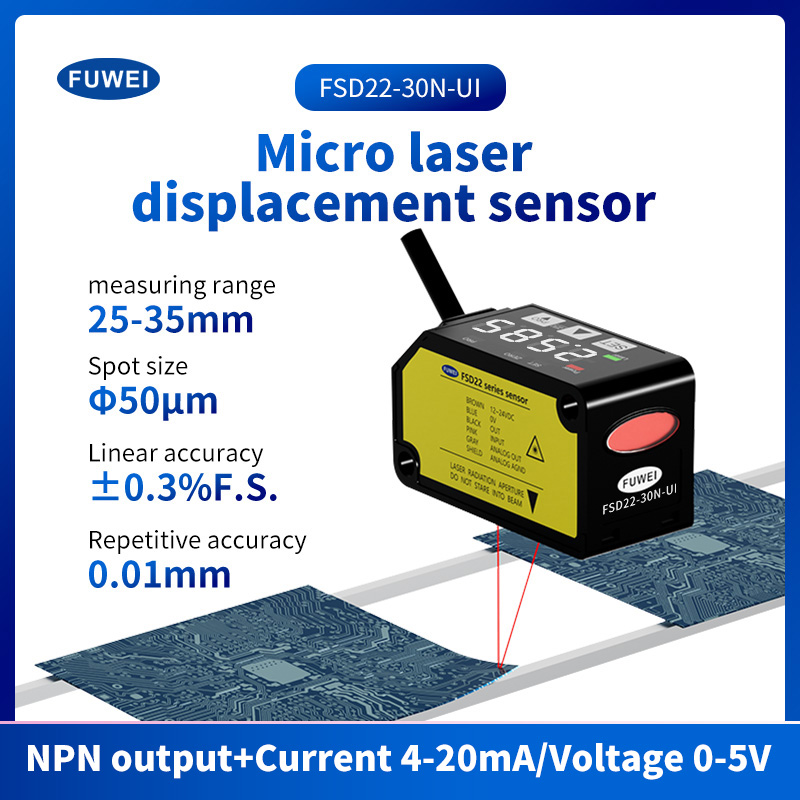

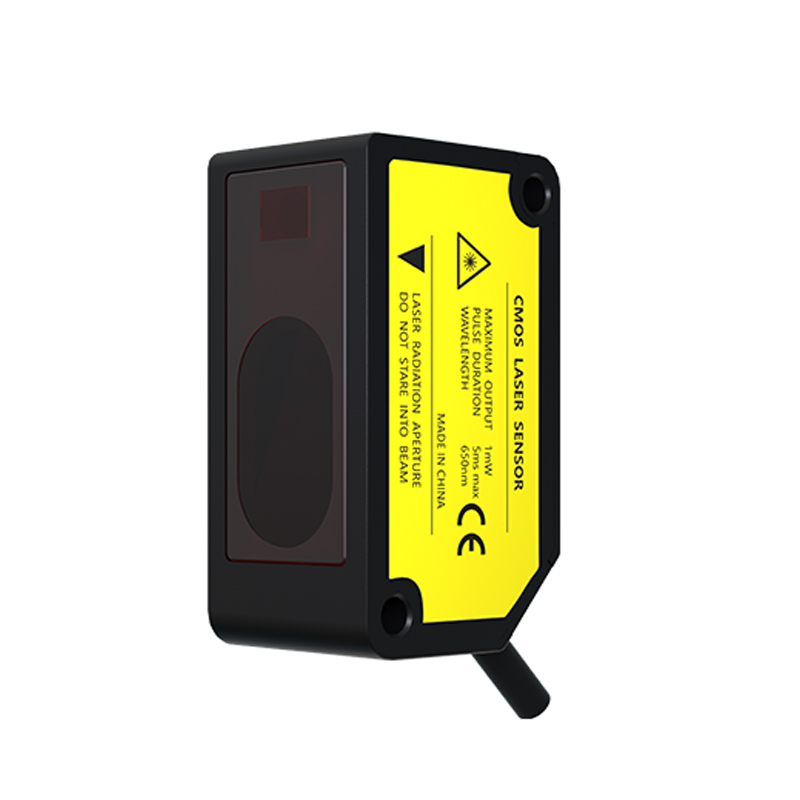

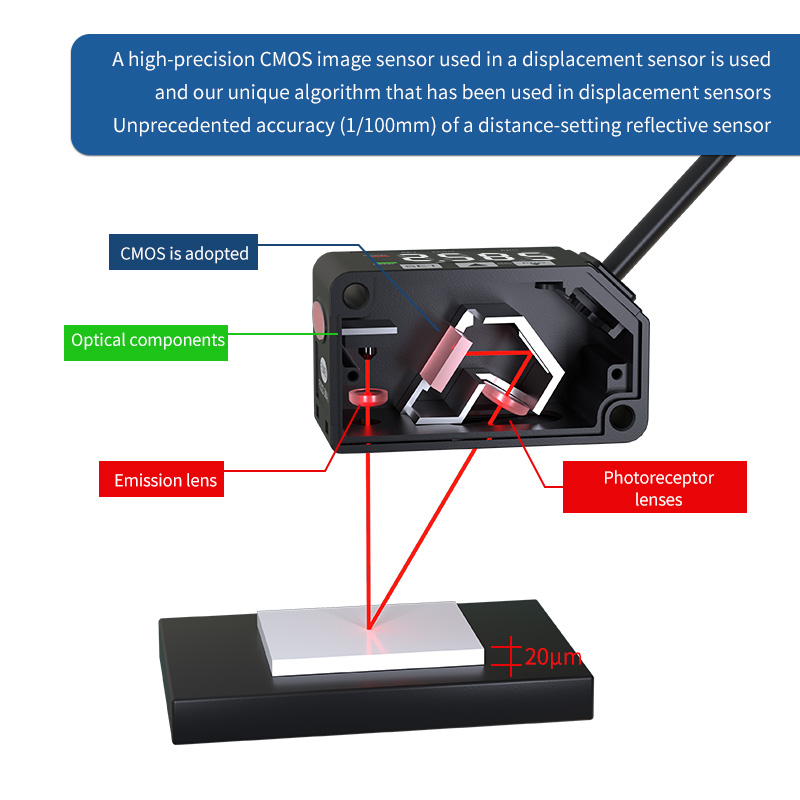

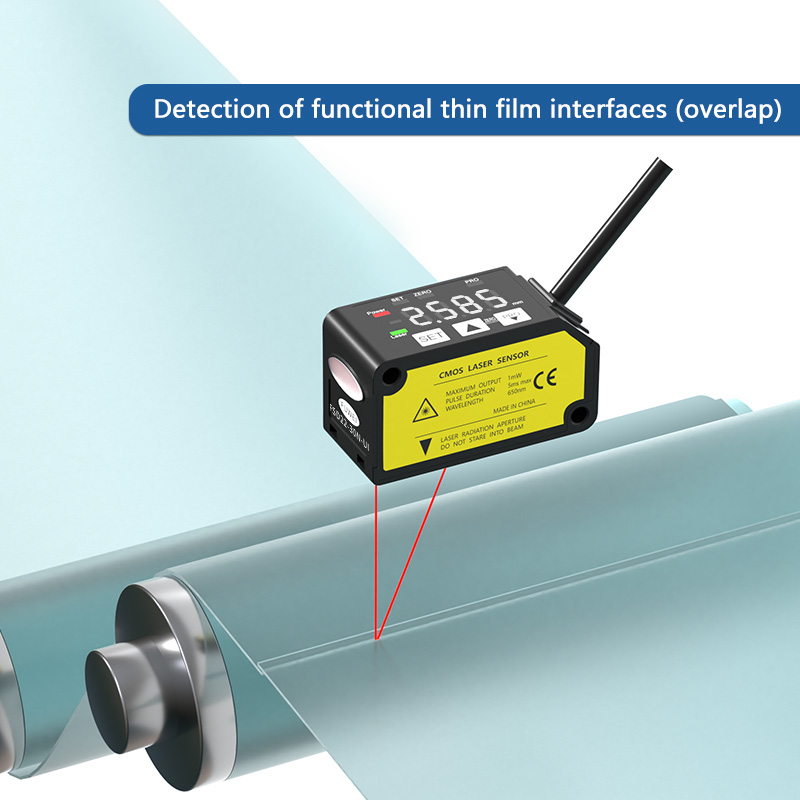

Sensor de distância a laser óptico CMOS

Model:FUWEI FSD22-30N-UI

Small size and small spot; High detection accuracy and high price-performance ratio; Dual output of switching and analog at the same time. Multiple detection modes for more applications; and Large output indicator on the top for better visualization; and High-end display with bright white digital tube; Membrane keypad for easy operation and setup. Membrane buttons for easy operation and setup. Aluminum housing for ruggedness and durability.

Enviar consulta Baixar PDF

Alibaba

Descrição do produto

Recursos de desempenho:

Tamanho pequeno e ponto pequeno;

Alta precisão de detecção e alta taxa de desempenho de preços;

Saída dupla de comutação e analógico ao mesmo tempo.

Múltiplos modos de detecção para mais aplicações; e

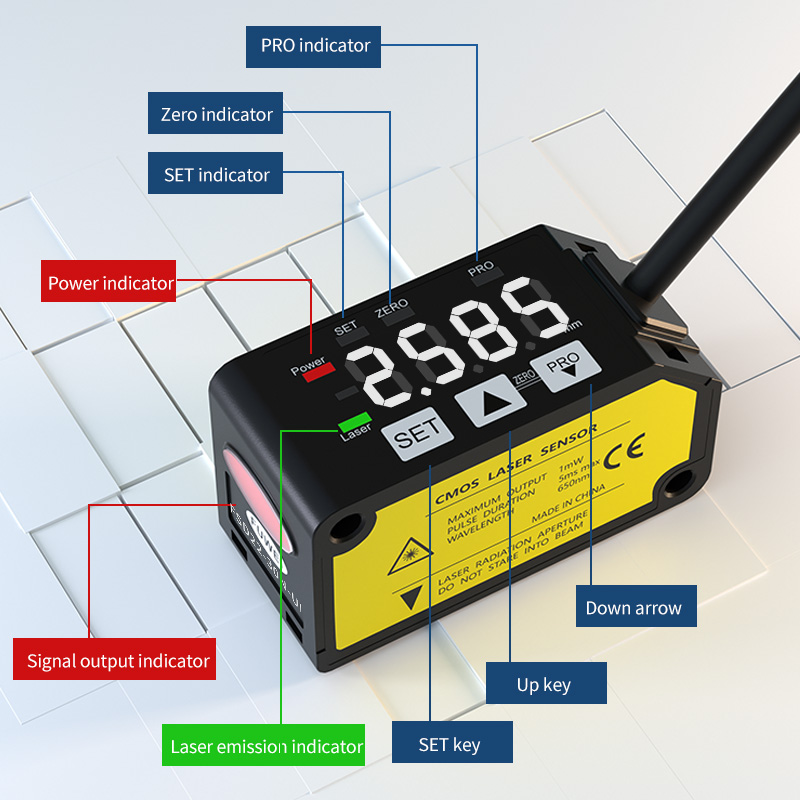

Grande indicador de saída na parte superior para melhor visualização; e

Tela de ponta com tubo digital branco brilhante; Teclado de membrana para fácil operação e configuração.

Botões de membrana para facilitar a operação e a configuração.

Caixa de alumínio para robustez e durabilidade.

Especificações de parâmetros:

Tipo	Medição Tipo central de 30 mm	Medição Tipo central de 50 mm	Medição Tipo central de 100 mm	Medição Tipo central de 200 mm	Medição Tipo central de 400 mm
Saída analógica+NPN	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Saída analógica+PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Distância do centro de medição	30mm	50mm	100mm	200 mm	400mm
Faixa de medição	± 5mm	± 15 mm	± 35 mm	± 80 mm	± 200 mm
Diâmetro do feixe (nota 3)	Aprox. Ø50μm	Aprox. Ø70μm	Aprox. Ø120μm	Aprox. Ø300μm	Aprox. Ø500μm
Repetibilidade	10mm	30mm	100mm	200 mm	300μm (distância de medição de 200 a 400 mm) 800μm (distância de medição 400 a 600 mm)
Linearidade	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Distância de medição de 200 a 400 mm) ± 0,4%F.S. (Distância de medição de 400 a 600 mm)
Característica de temperatura	0,03%F.S./° C.
Fonte de luz	Red Semiconductor Laser Classe 2 [JIS / IEC / GB / FDA (Nota 2)] Máx. Saída: 1MW, comprimento de onda de pico de emissão: 655nm
Tensão de fornecimento	12 a 24V DC ± 10%, Ripple P-P 10% ou menos
Consumo de energia	40mA ou menos (na tensão de alimentação de 24V DC), 65mA ou menos (a voltagem de fornecimento de 12V DC)
Saída de controle	Transistor de colecionamento aberto NPN • Corrente máxima do coletor: 50mA • Tensão aplicada: 30V DC ou menos (Entre a saída de controle e 0V) • Tensão residual: 1,5V ou menos (AT 50MA SHUCH CURENTE) • Corrente de vazamento: 0,1 Ma ou menos			Transistor de colecionamento aberto do PNP • Corrente de fonte máxima: 50mA • Tensão aplicada: 30V DC ou menos (Entre a saída de controle para +V) • Tensão residual: 1,5V ou menos (Na corrente de fonte de 50mA) • Corrente de vazamento: 0,1 Ma ou menos
	Comunhível de claro ou escuro
	Incorporado (tipo de redefinição automática)

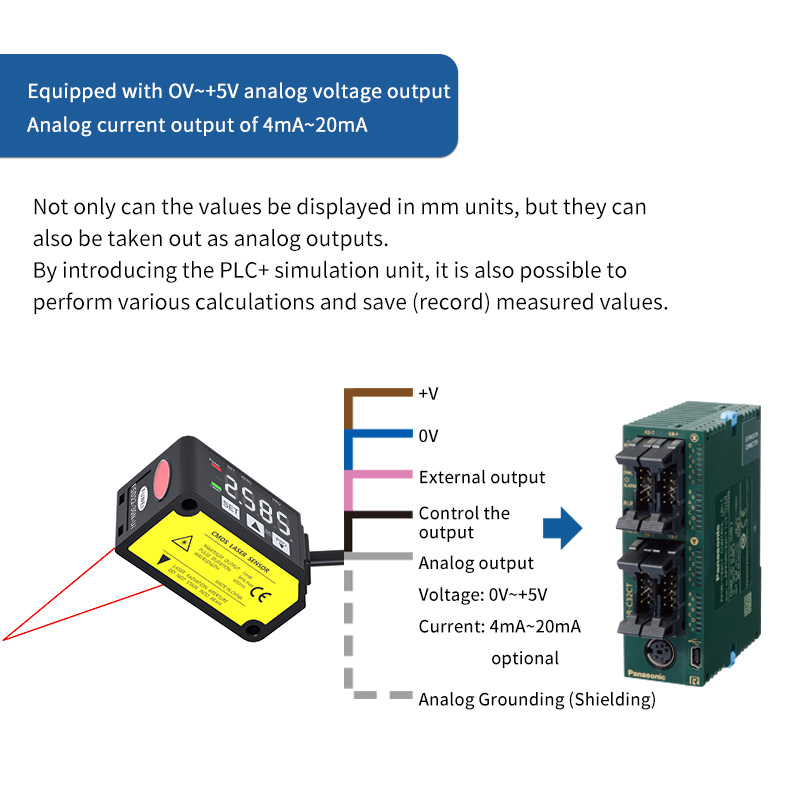

Saída analógica	Saída de tensão analógica	• Faixa de saída: 0 a +5V (no alarme: +5,2V) • Impedância de saída: 100Ω
	Saída de corrente analógica	• Faixa de saída: 4 a 20mA (no alarme: 0MA) • impedância de carga: 300Ω ou menos
Tempo de resposta	Comutável entre 1,5ms / 5ms / 10ms
Entrada externa	Entrada de não contato NPN • Condições de entrada Inválido: +8 a +v dc ou aberto Válido: 0 a +1,2V DC • Impedância de entrada: aprox. 10kΩ			Entrada não-contato PNP • Condições de entrada Inválido: 0 a +0,6V DC ou aberto Válido: +4 a +V DC • Impedância de entrada: aprox. 10kΩ
Proteção	IP67 (IEC)
Grau de poluição	2
Temperatura ambiente	-10 a +45 ° C (sem condensação ou gelo de orvalho permitido), armazenamento: -20 a +60 ° C
Umidade ambiente	35 a 85% RH, armazenamento: 35 a 85% RH
Iluminância ambiente	Lâmpada incandescente: iluminação da superfície de aceitação 3.000ℓx ou menos
Altitude operacional	2.000 m ou menos
Cabo	Cabo composto de 5 núcleos de 0,2 mm2, 2m de comprimento
Material	Gabinete: matriz de alumínio, capa: acrílico
Peso	aprox. 85g (incluindo cabo)
Padrão aplicável	Conformidade da diretiva EMC, padrão FDA, reconhecimento da UL
Notas:
1) Tensão de alimentação: 24V DC, temperatura ambiente: +20 ° C, tempo de resposta: 10ms e valor de saída analógica da distância do centro de medição são usados para condições de medição não especificadas. O assunto é cerâmica branca.
2) Isso é baseado no padrão FDA, de acordo com o Aviso a Laser nº 50 do padrão FDA.
3) Esse é o tamanho na distância do centro de medição. Esses valores foram definidos usando 1/E2 (aproximadamente 13,5%) da intensidade da luz central. Devido à luz de vazamento fora da área especificada, a refletância em torno do ponto de detecção pode ser maior do que no ponto e isso pode afetar o valor de medição.
