Características do produto:

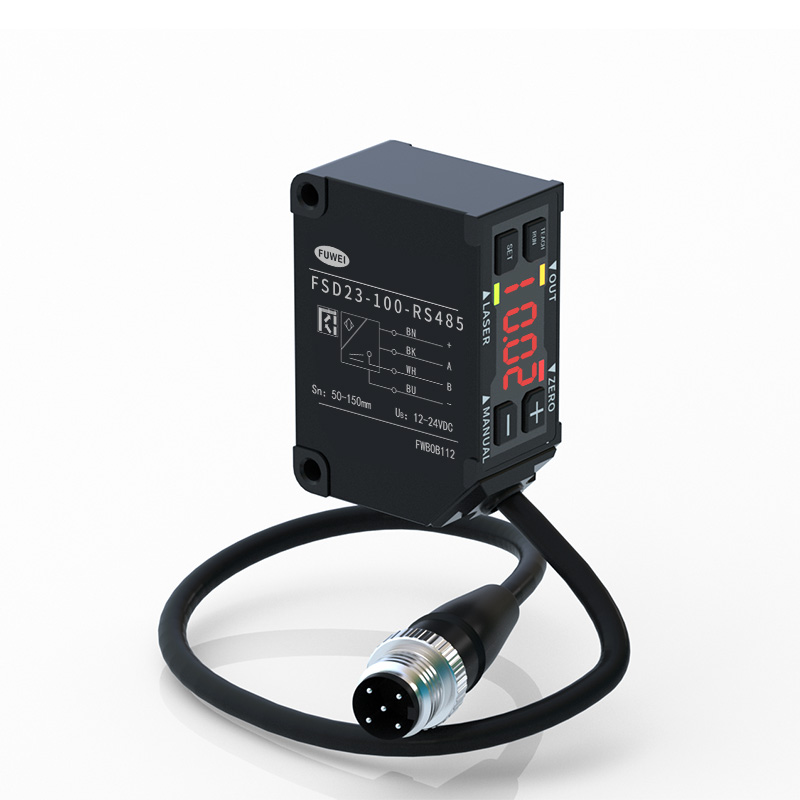

Número da peça: FSD23-100-RS485
Distância do centro de medição: 35 mm
Faixa de medição: ± 15mm
Linearidade: ± 0,1%F.S.
Repetibilidade: 6μm
Saída de controle: NPN/PNP max.100MA/DC30V ((tensão residual 1,8 V máx.)
Tensão de alimentação: 24VDC, período de amostragem: 500 μs, média: 64, distância de medição: centro de alcance, objeto de teste: cerâmica branca
Saída de tensão analógica: saída 0-10V, saída de saída 100Ω de corrente analógica Saída: saída 4-20mA, permita a capacidade de resistência da carga abaixo de 300Ω
Proteção: IP67
Temp./humid.
Especificações:
Corrente analógica 4-20mA Tensão analógica 0-10V Indicador a laser: Indicador de redefinição verde / zero: vermelho Indicador de saída: Orange / Modo Indicador: Vermelho
Número da peça
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

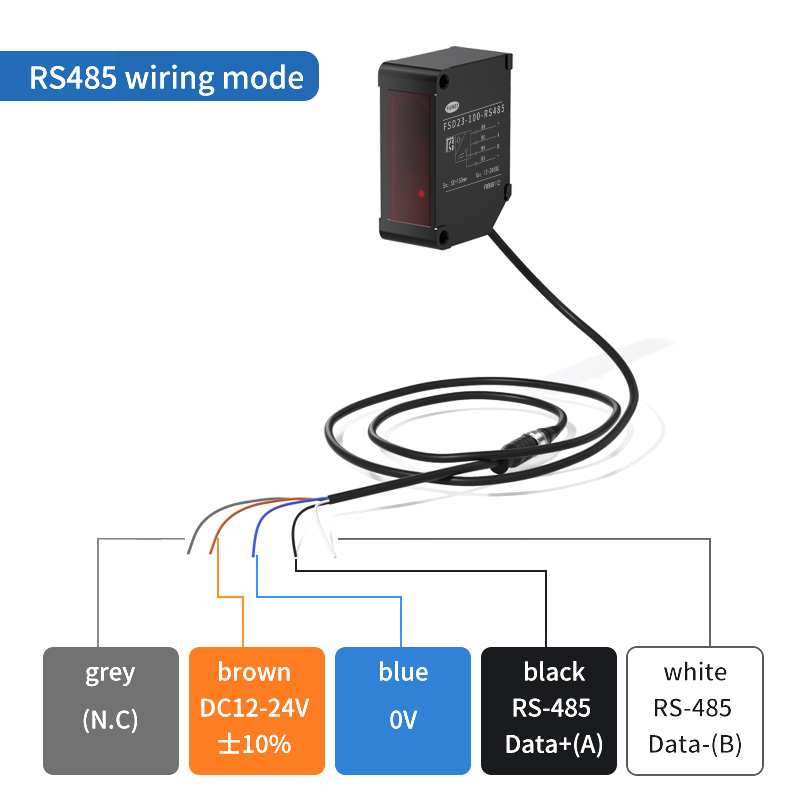

Comunicação RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Tipadores de cabo-485 Comunicação
/
/
/
FSD23-150-RS485
Centro de Faixa de Medição
15mm
35 mm
100mm
150mm
Faixa de medição
± 5mm
± 15 mm
± 50mm
± 100 mm
Fonte de luz
Médio. Comprimento de onda
Diodo a laser vermelho (comprimento da onda 650nm)
Máx. potência de saída
390 μW
1ww
Classe a laser
IEM/dele
Classe1
Classe2
FDA
Classe I.
Classe II
Tamanho do ponto*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearidade
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Repetibilidade*2
1mm
6μm
20mm
60mm
Período de amostragem
500ms / 1000ms / 2000ms / 4000ms / auto
Deriva de temperatura (valor típico)
± 0,02% f.s./⁰c
± 0,02% f.s./⁰c
± 0,05% f.s./⁰c
± 0,08% f.s./⁰c

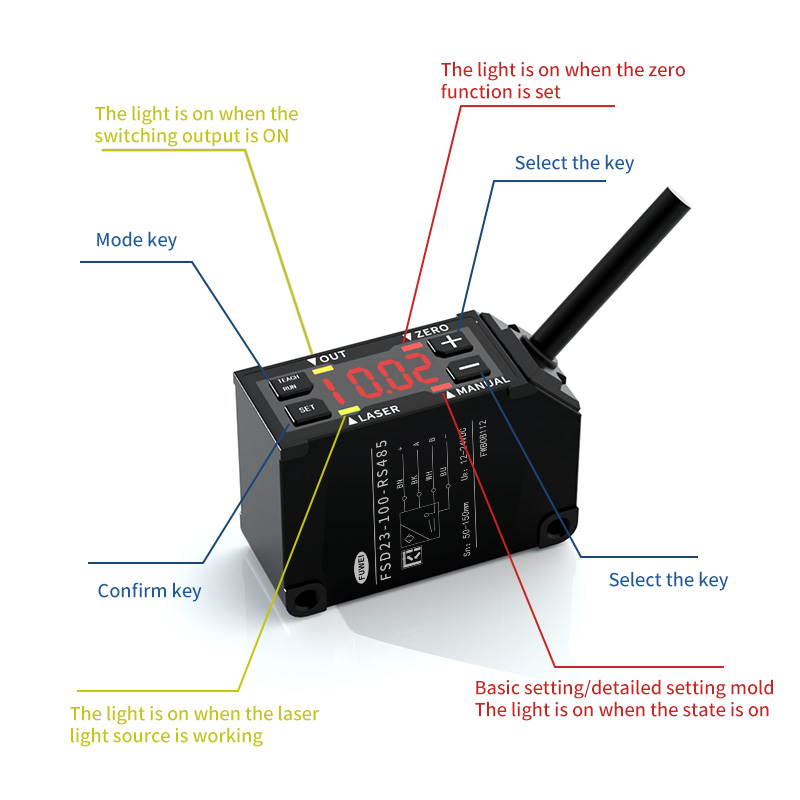

Indicador
MF (entrada de múltiplas funções)
Laser fora, ensino, amostra e espera, um tiro, zero redefinir
Saída de controle
Npn/pnp max.100MA/DC30V ((tensão residual 1,8 V máx.)
Consumo atual
70mA máx.
Corrente analógica
Saída 4-20mA, resistência à carga permitida abaixo de 300Ω
Tensão analógica
Saída 0-10V, saída de saída 100Ω
Circuito de proteção
Proteção de conexão reversa, sobre proteção atual
Categoria de proteção
IP67, incluindo a peça de conexão
Temp./humid operacional.
-10 ~ 50⁰c / 35 ~ 85% Rh sem acolhimento ou condensação
Temp./humid de armazenamento.
-20 ~ 60⁰c / 35 ~ 85% / rh
Iluminância ambiente
Luz solar: 20.000 lx máx. / Lâmpada incandescente: 3.000 lx máx.
Resistência à vibração
10 ~ 55Hz, amplitude dupla 1,5 mm, x, y, z por 2 horas
Resistência ao choque
500 mm/s2 (aproximadamente 50g) x, y, z 3 vezes cada
Material
Alumínio
Peso
Aprox. 60g
As especificações são baseadas na condição, a menos que seja designado de outra forma: temperatura ambiente: 23⁰c,
Tensão de fornecimento: 24VDC, período de amostragem: 500 μs, média: 64, distância de medição: centro de alcance, objeto de teste: cerâmica branca
*1 definido com a resistência central 1/E2 (13,5%) no centro. Pode haver luz de vazamento além do tamanho do ponto especificado. O sensor pode
Seja afetado quando houver um objeto altamente reflexivo próximo à área de detecção.
*2 512 Tempo médio
