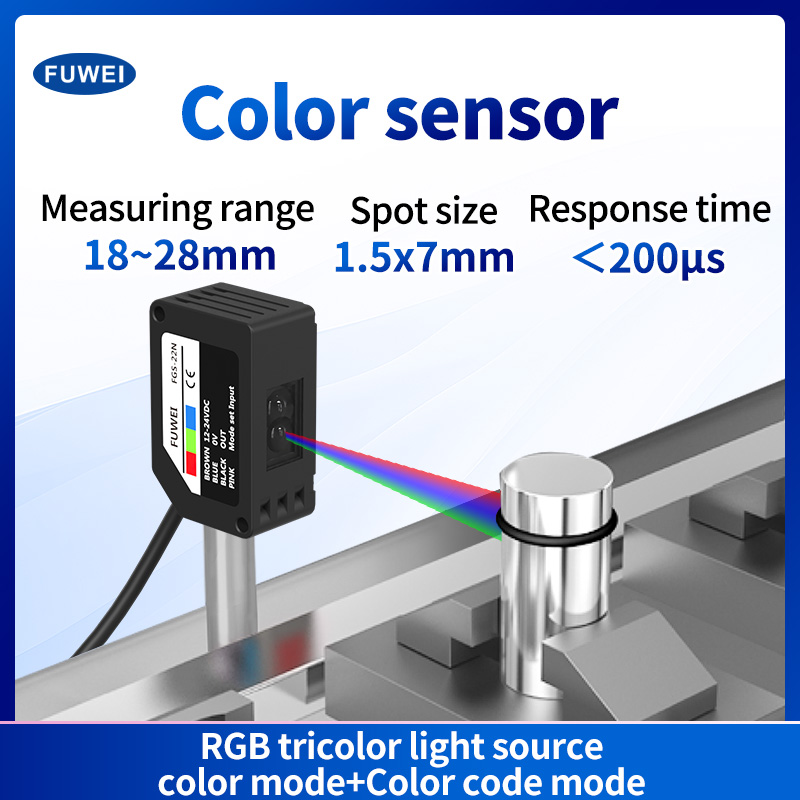

Recursos do sensor de cores FGS-22N:
Fonte de luz de três cores integrada, a melhor função de seleção automática de LED;
O erro de detecção é ajustável, o que pode eliminar a influência do jitter do objeto medido;

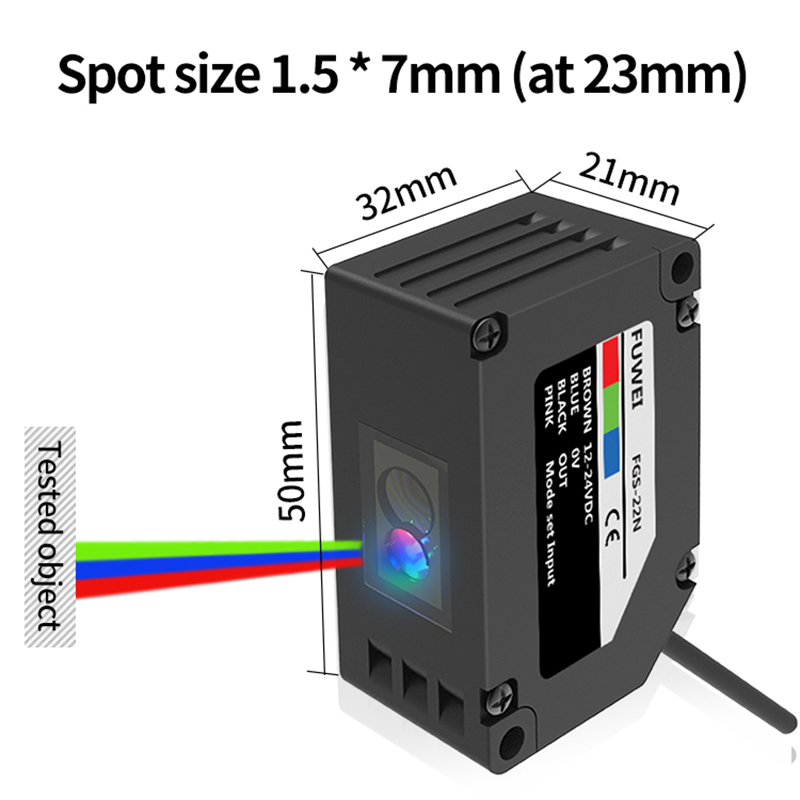

O tamanho do ponto é de cerca de 1,5 * 7 mm (distância de detecção de 23 mm);

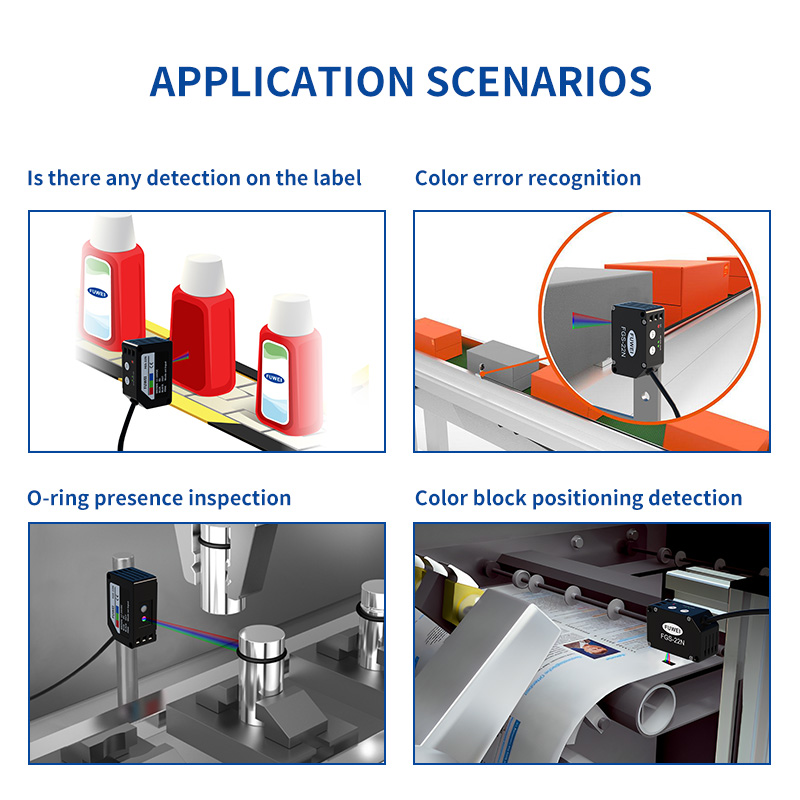

O modo duplo exclusivo tem a função de marcador de cor + detecção de cor ao mesmo tempo, o que é mais aplicável a uma ampla gama de cenários

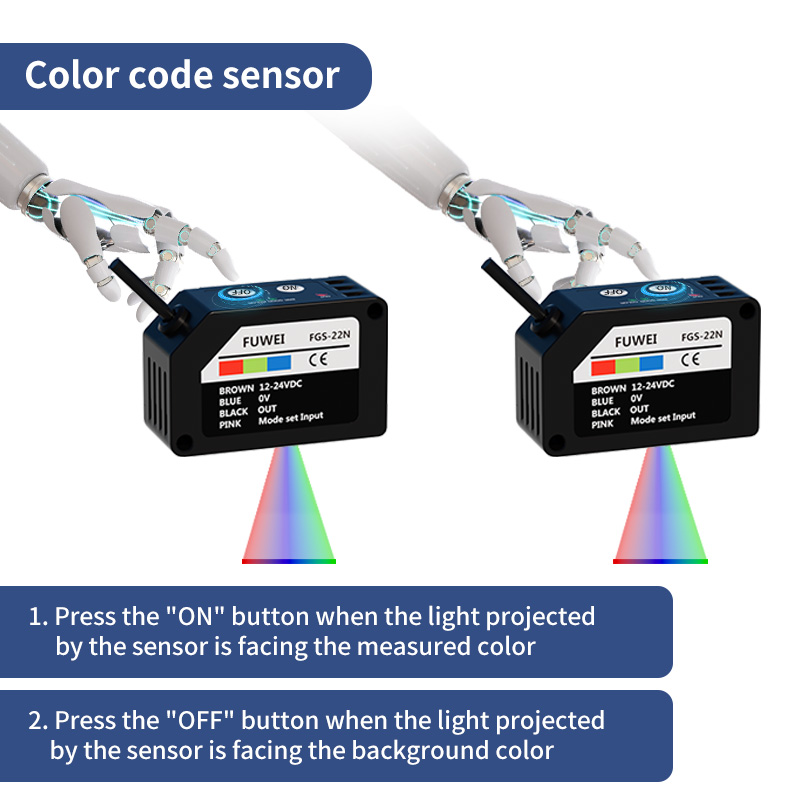

Modo de configuração de dois pontos, a operação é mais conveniente
Especificação:
| Modelo | FGS-22N |
FGS-22P |

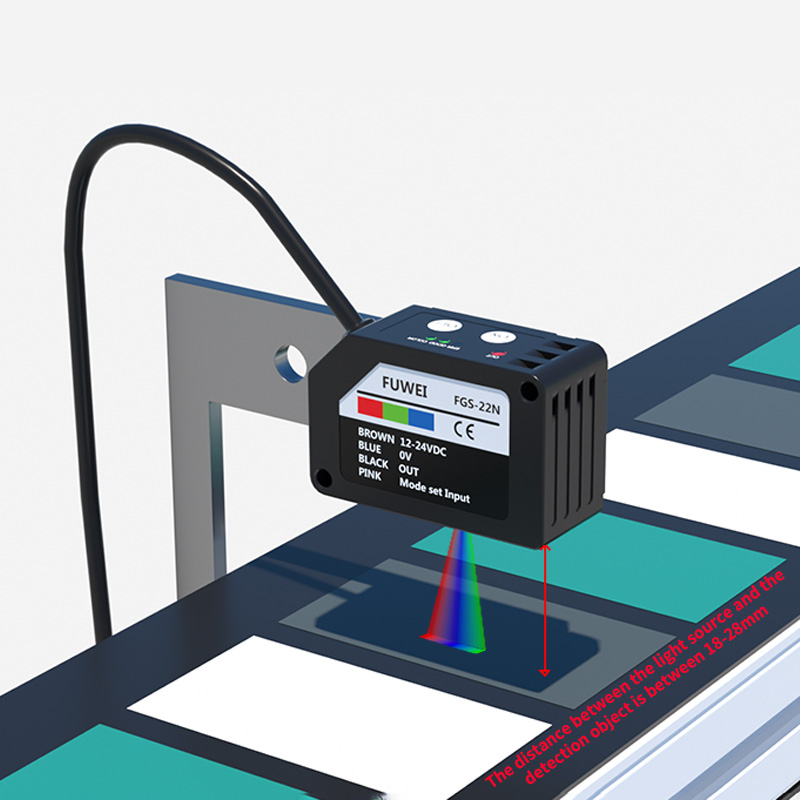

| Distância de detecção |
18,28 mm |
|
| Tensão de alimentação |
24VDC±10%Ondulação PP<10% |
|
| Tensão de alimentação |
LED composto: Vermelho/Verde/Azul (comprimento de onda da fonte de luz: 640nm/525nm/470mm) |
|
| Consumo atual |
Potência<850mW(A tensão de alimentação é 24V、Corrente de consumo<35mA) |
|
| Entrada do interruptor de modo |
Modo de marca colorida: Baixo (LIGADO) 0,0,6 VCC A corrente de fuga está abaixo 0,5mA;A impedância de entrada é de cerca de 10kQ.
Modo de cor: Alto (DESLIGADO) 12.…+VDC ou aberto
|
Modo de marca colorida: Baixo (DESLIGADO) 0,0,6 VCC ou operacional
Modo de cor: Alto (ON) 12…+VDC A corrente de fuga está abaixo de 3mA; A impedância de entrada é de cerca de 10kQ
|
| Tipo de saída |
Transistor de coletor aberto NPN. o máximo corrente de entrada é 50ma; tensão aplicada está abaixo 30VDC (Entre saída e 0V);Residual a tensão é inferior a 1,5 V (quando a entrada a corrente é 50mA)*
|
Transistor de coletor aberto PNP.o máximo corrente de entrada é 50ma; tensão aplicada está abaixo 30VDC (Entre saída e +V);Residual a tensão é inferior a 1,5 V (quando a entrada a corrente é 50ma) |
| Operação de saída | Modo de marca de cor:ON quando detecção de marca de cor;Modo de cor:ON quando consistente |
|
| Circuito de proteção | Proteção contra curto-circuito |
|
| Tempo de resposta |
<200 μs |
|
| Temperatura ambiente |
-1055℃(Sem condensação、Sem condensação) |
|
| Umidade ambiente |
35…85% UR (sem condensação) |
|
| Material de habitação |
Carcaça:PBT;Painel de operação:PC;Botão de operação:Sílica gel;Lente:PC |
|
| Método de conexão |
Cabo de 2m (0,2mm²cabo de 4 pinos |
|
| Peso | Cerca de 104g |
|
