Características do produto:
Faixa de medição: 25-35mm
Modo de saída: com comutação e comunicação RS485 (protocolo de suporte Modbus)
Precisão de linearidade: Padrão: ± 0,3% F.S. (25-35mm)
Repetibilidade: 5um
Resolução: 2.5um
Tamanho do ponto: φ0,5mm a 30 mm
Tempo de resposta: 2ms/16ms/40ms Settable
Especificação:
|
Tipo padrão |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20mA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Tipo de alta precisão |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20mA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Medir a distância central |
30mm |
50mm |
85 mm |
|
| Faixa de medição |
5mm |
15mm |
25mm |
|
| F.S. |
10mm |
30mm |
50mm |
|
| Linearidade |
Tipo padrão: RS485:+0,3%fs.; 4-20mA:+0,4%FS. |
|||
| Tipo de alta precisão: rs485: ± 0,1%FS; 4-20mA: ± 0,1%F.S |
||||
| Tensão de fornecimento |
RS-485: 10..30VDC: 4 ... 20MA: 12 ... 24VDC |
|||
| Poder |
Consumo <700mw |
|||
| CARREGAR |
200Ma |
|||
| Queda de pressão |
<2,5V |
|||
| Fonte de luz |
Laser vermelho (650nm); Nível do laser: classe 2 |
|||
| Tamanho do ponto |
Média 0,5mm@30nm |
Média 0,5mm@50nm |
Média 0,5mm@85nm |
|

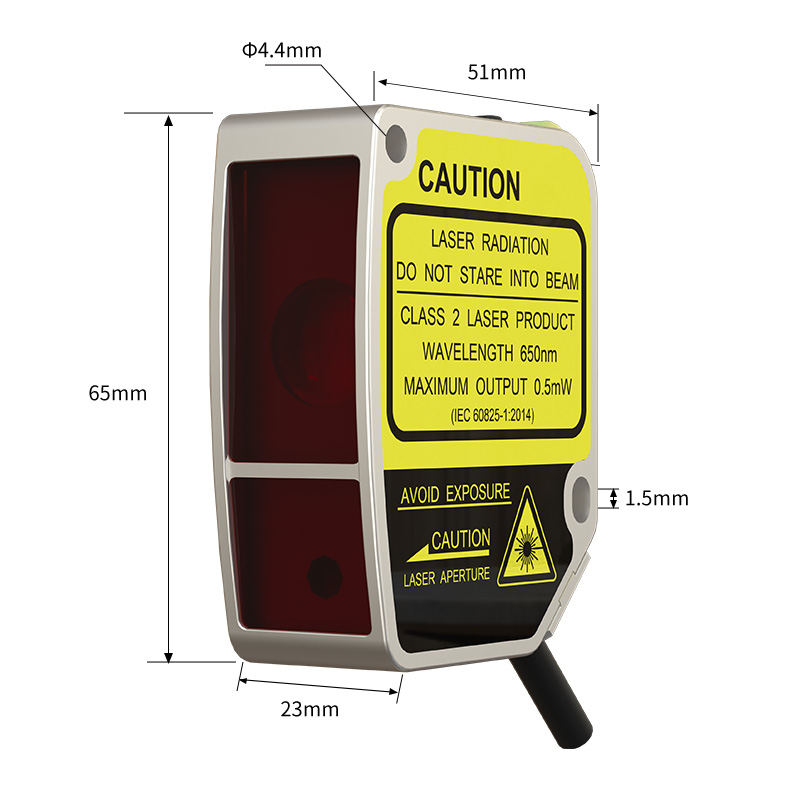

| Tamanho |
65*51*23mm |
|||
| Razão de resolução |
2.5um@30mm |
10um@50mm |
30um@85mm |
|
| Repetibilidade |
5um |
20UM |
60um |
|
| Saída1 |
Quantidade digital: RS-485 (suporta o protocolo Modbus); Quantidade analógica: 4-20mA (resistência a carga <390 Ω) |
|||
| Saída2 |
Quantidade de comutação: push-pull/npn/pnp e não/nc pode ser definido |
|||
| Configuração de distância |
RS-485: Button/RS-485 Configuração; 4 ... 20MA: Configurações de chave |
|||
|
Deriva de temperatura |
0,08%F.S./° C. |
0,02%F.S./° C. |
0,04%fs./° C. |
|
| Tempo de resposta |
2ms/16ms/40ms podem ser definidos |
|||
| Lâmpada piloto |
PowerIndicator: LED verde; Indicador de ação: LED vermelho; Indicação de alarme: LED amarelo |
|||
| Tela de exibição |
OLED DisplaysScreen (tamanho: 14*10,7 mm) |
|||
| Recursos construídos |
Endereço escravo e configuração da taxa de porta · Consulta de parâmetros · Conjunto de ensino de janela · Auto-verificação do produto · Configuração de saída · Configuração do ensino único · Configurações do mapa analógico |
|||
| Proteção Circuito |
Proteção de curto circuito, proteção de polaridade reversa, proteção contra sobrecarga |
|||
| Uso Ambiente |
Funcionário: -10 ~+50 ° C; Ambiente de armazenamento: -20 ~+70 ° C: Ambientalhumidity: 35% ~ 85% RH (sem condensação) |
|||
|
Resistência a Luz ambiente |
Lâmpada incandescente: <3, 000lux |
|||
| Grau de proteção |
IP67 |
|||
| Qualidade do material |
Casca: alumínio; Tampa da lente: PMAA, placa de exibição: PC |
|||
| Vibração Resistência |
10 ~ 55hzdual amplitude lmm, 2 horas cada em direções x, y e z |
|||
|
Impacto Resistência |
500m/s*(aproximadamente 50g), 3 vezes cada em direções x, y ez |
|||
| Conexão método |
2M de 5 núcleos de chumbo PVC (5 núcleos de 5 núcleos (5 núcleos: saída RS-485; 4-CORE: AnalogOutput) |
|||

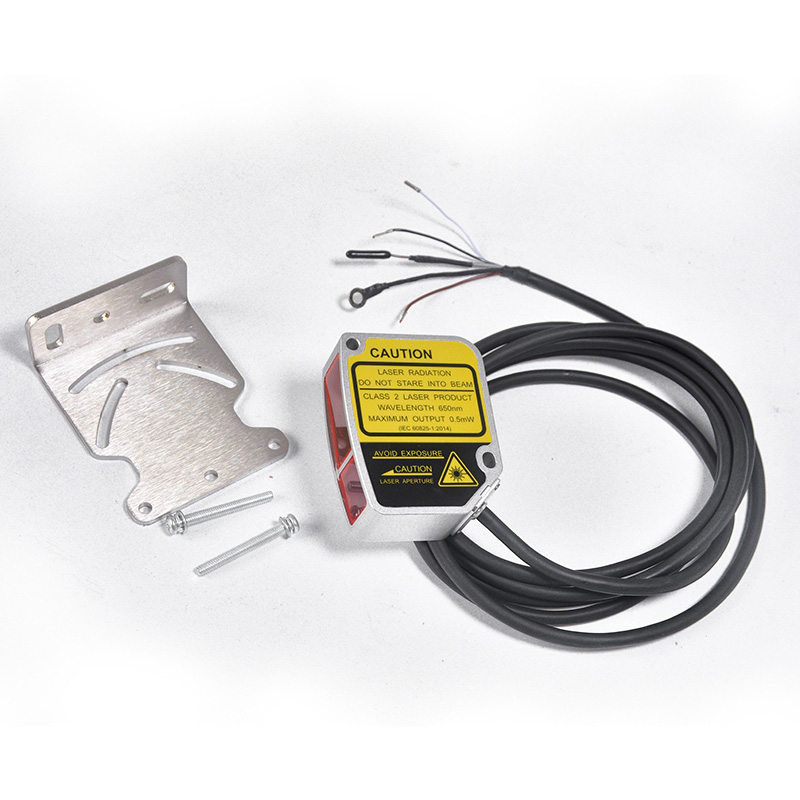

| Anexo |
Parafuso m4 (comprimento 35 mm)*2, porca*2, junta*2, suporte de instalação, manual do usuário |
|||
