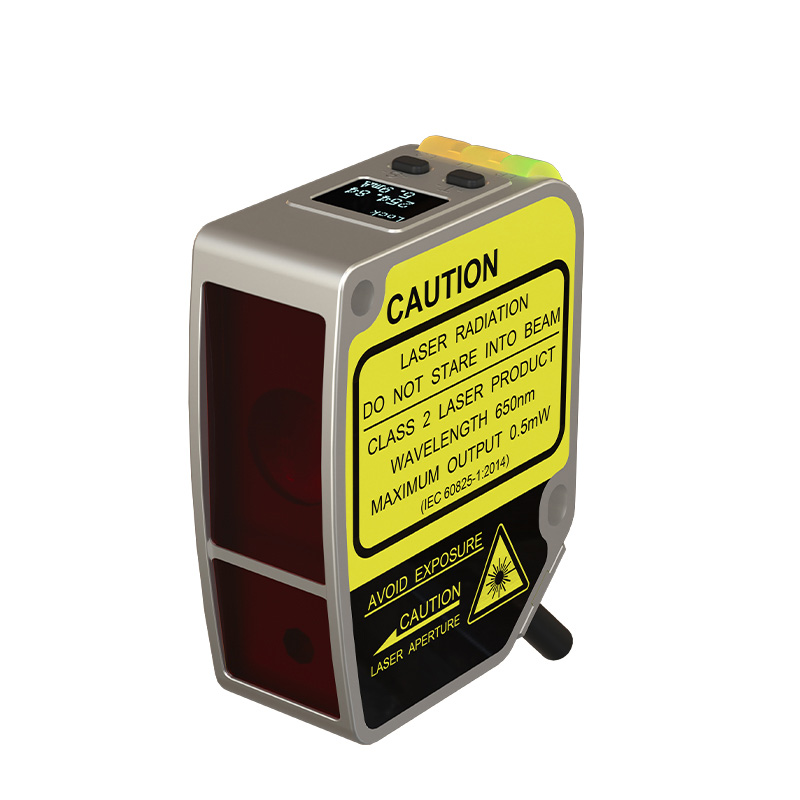

Sensor de distância de deslocamento a laser

Model:FSD11-30-AA-M
Measuring range: 25-35mm Output mode: with switching, current 4-20mA Linearity accuracy: ±0.1% F.S. (25-35mm) Repeatability: 5um Resolution: 2.5um Spot size: Φ0.5mm at 30mm Response time:2ms/16ms/40ms Ambient light resistance: incandescent light ≥ 3,000lux Operation panel: OLED digital display Temperature drift: ±0.02%F.S./°C

Características do produto:

Faixa de medição: 25-35mm

Modo de saída: com comutação, atual 4-20mA

Precisão de linearidade: ± 0,1% F.S. (25-35mm)

Repetibilidade: 5um

Resolução: 2.5um

Tamanho do ponto: φ0,5mm a 30 mm

Tempo de resposta: 2ms/16ms/40ms

Resistência à luz ambiente: luz incandescente ≥ 3.000lux

Painel de operação: tela digital OLED

Desvio de temperatura: ± 0,02%F.S./° C.











Especificação


Padrão

Tipo



RS-485
FSD11-30-RS485
FSD11-50-RS485
FSD11-85-RS485

4-20mA
FSD11-30-AA
FSD11-50-AA
FSD11-85-AA

Alto

Tipo de precisão



RS-485
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M

4-20mA
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA-M

Medir

Distância central



30mm
50mm85 85 mm
Faixa de medição
5mm
15mm
25mm
F.S.
10mm
30mm
50mm
Linearidade
Tipo padrão: RS485:+0,3%fs.; 4-20mA: ± 0,4%Fs
Tipo de alta precisão: rs485:+0,1%fs.; 4-20mA: ± 0,1%FS
Tensão de fornecimento
RS-485: 10..30VDC; 4 ... 20MA: 12 ... 24VDC
PowerConsumgust
<700mw
CARREGAR
200Ma
Queda de pressão
<2,5V
Fonte de luz
Laser vermelho (650nm); Laserlevel: Classe 2
Tamanho do ponto
£0.5mm@30nm
£0.5mm@50nm
° 0.5mm@85nm

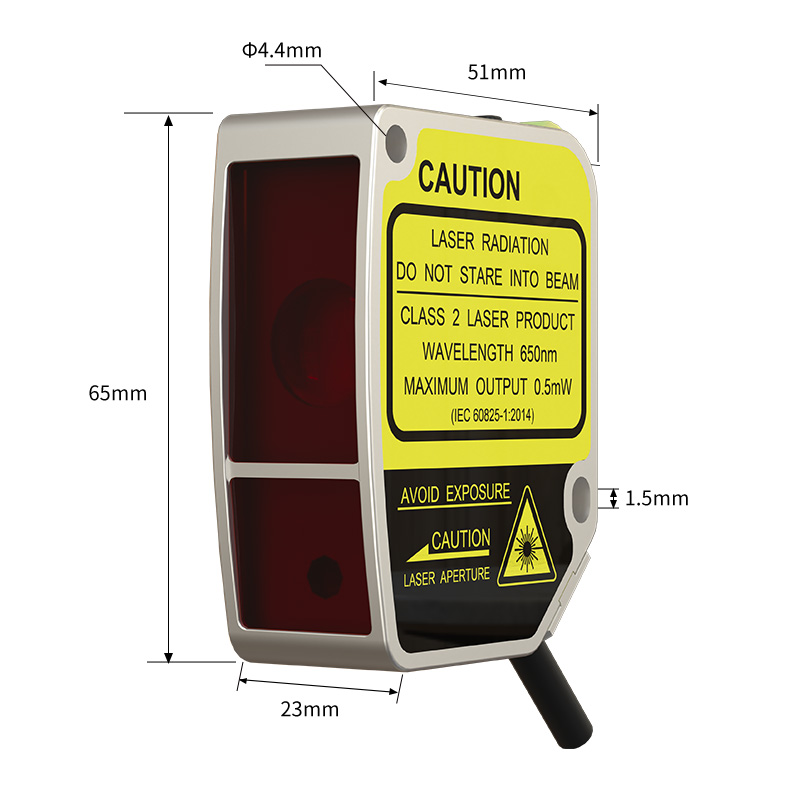

Tamanho
65*51*23mm
Razão de resolução
2.5um@30mm
10um@50mm
30um@85mm
Repetibilidade
5um
20UM
60um
Saída1
Quantidade digital: RS-485 (suporta o protocolo MODBUS); quantidade analógica: 4-20mA (resistência a carga <390 Ω)
Saída2
Quantidade de comutação: push-pull/npn/pnp e não/nc pode ser definido
Configuração de distância
RS-485: Button/RS-485 Configuração; 4 ... 20MA: Configurações de chave

Temperatura

Deriva

0,08%F.S./° C.
0,02%fs./° C.
0,04%fs./° C.
Tempo de resposta
2ms/16ms/40ms podem ser definidos
Lâmpada piloto

Indicador de potência: LED verde; Indicador de ação: LED vermelho; indicação de alarme: LED amarelo

Tela de exibição
Tela OLED Tela (tamanho: 14*10,7 mm)
Recursos construídos
Endereço escravo e configuração da taxa de porta · Consulta de parâmetros · Conjunto de ensino de janela · Auto-verificação do produto · Configuração de saída · Configuração do ensino único · Configurações do mapa analógico

Circuito de proteção


Proteção de curto circuito, proteção de polaridade reversa, proteção contra sobrecarga

Ambiente de uso

Temperatura de trabalho: -10 ~+50 ° C: Ambiente de armazenamento: -20 ~+70 ° C.ONVION -MENTIRIMENTILHUMIDIDADE: 35% ~ 85% RH (sem condensação)
Resistência a

Luz ambiente

Lâmpada incandescente: <3, 000lux
Grau de proteção
IP67
Qualidade do material
Casca: alumínio; Tampa da lente: PMAA; Placa de exibição: PC
Vibração

Resistência

10 ~ 55hzdual amplitude lmm, 2 horas cada em direções x, y e z

lmpact

Resistência

500m/s² (aproximadamente 50g), 3 vezes cada em direções x, y e z

Conexão

método

2M de 5 núcleos de chumbo PVC (5 núcleos de 5 núcleos (5 núcleos: saída RS-485; 4-CORE: AnalogOutput)
Anexo

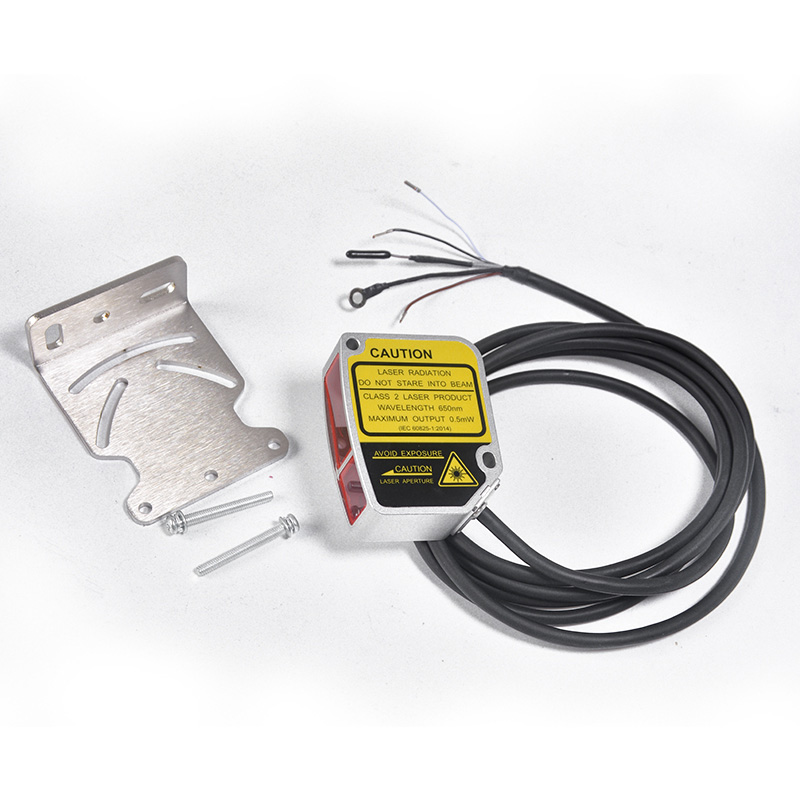

Parafuso m4 (comprimento 35 mm)*2, porca*2, junta*2, suporte de instalação, manual do usuário
