Características do produto:
Faixa de medição: 60-110mm
Modo de saída: com quantidade de switch e comunicação RS485 (suporte ao protocolo ModBus)
Precisão de linearidade: tipo de alta precisão: ±0,1% F.S. (60-110mm)
Repetibilidade: 60um
Resolução: 30um
Tamanho do ponto: Φ0,5 mm a 85 mm
Capacidade de medição precisa
Sensores CMOS de alta precisão e algoritmos exclusivos, com precisão linear ultra-alta, alcançam medições sem contato e sem desgaste.
Conteúdo de detecção:
Pode comunicar dados com dispositivos de nível superior, como PLC
Utilizando a interface RS-485, podem ser conectados até 32 sensores (cada sensor possui um endereço diferente configurado separadamente), enviando mensagens de solicitação do CLP e retornando valores de medição.
Pequeno ponto de laser
Uma boa diferença de cor preto e branco, com um tamanho de ponto de apenas 0,5 mm, pode detectar objetos pequenos com precisão.
Funções operacionais poderosas
Funções operacionais poderosas: ampla gama e opções de precisão com diferentes modos e configurações de filtragem, combinadas com configuração de ponto zero, ponto único, ensino de janela, configuração de mapeamento de simulação e outras funções. Garanta controle e detecção de processos estáveis e flexíveis.
Métodos de saída flexíveis
Modo de saída flexível: saída switch integrada (NPN/PNP/PULL-PUSH) + saída analógica de 4,20 mA ou RS-485, e suporta protocolo MODBUS, sem a necessidade de conectar ao controlador, trabalhando de forma independente, seja um PLC ou um computador industrial, pode ser facilmente conectado diretamente.
Tela digital
É fácil de configurar ao confirmar o valor do deslocamento.
IP67
A estrutura de proteção IP67 pode ser usada mesmo em ambientes com altos níveis de umidade e poeira. Um tubo de revestimento metálico é inserido no orifício de instalação e pode ser fixado com segurança com um torque de 0,8 N · m.
Instalação conveniente
As funções do controlador estão todas integradas ao sensor, eliminando a necessidade de controladores adicionais para economizar espaço.
suporta polaridade NPN/PNP
Ao alterar o método de fiação, um produto pode ser compatível com ambas as polaridades NPN/PNP, reduzindo assim a necessidade de registro do modelo para manutenção.
Painel de operação e funções:

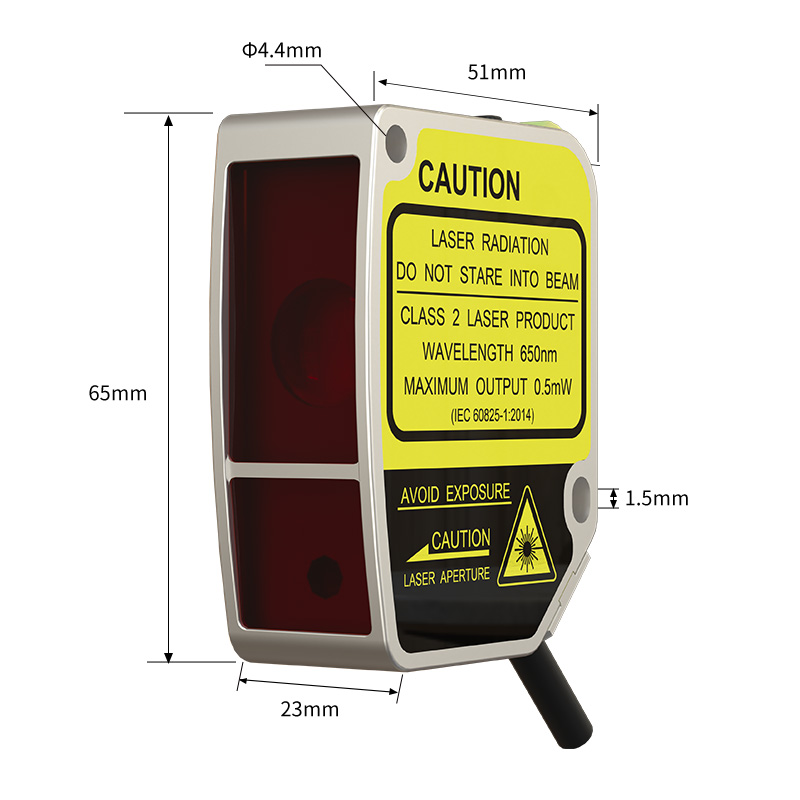

Tamanho do produto:
Diretrizes de fiação:
Especificação:
Número da peça Saída RS-485 Indicador de energia: LED Verde; Indicador de movimento:LED amarelo; Indicador de alarme: LED Amarelo Parafuso (M4X35mm)X2、NutX2、Arruela X 2、Suportes de montagem 、 Manual de operações ①Condições de teste: Dados padrão a 23 ± 5 °C; Tensão de alimentação 24VDC;30 minutos de aquecimento antes do teste; Período de amostragem 2ms; Tempos médios de amostragem 100; Objeto de detecção padrão 90% cartão branco

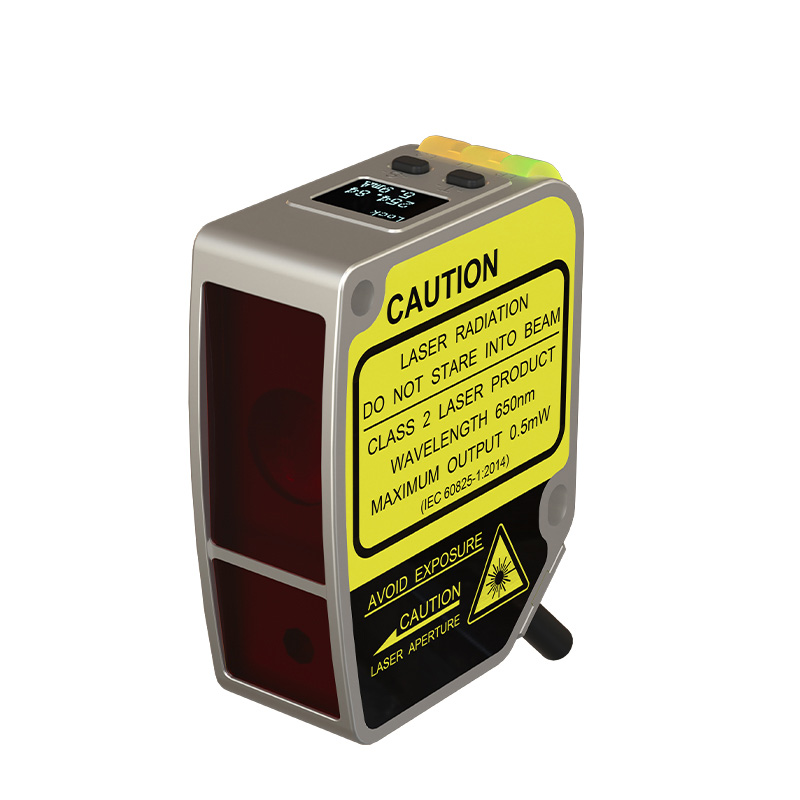

Sensor de deslocamento a laser com display digital
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
Medindo a distância ao centro
30mm
50mm
85mm
Faixa de medição
±5mm
±15 mm
±25 mm
Gama completa (FS)
10mm
30mm
50mm
Tamanho do ponto de luz
Φ0,5mm@30mm
Φ0,5mm@50mm
Φ0,5mm@85mm
Resolução
2,5um@30mm
10um@50mm
30um@85mm
Repetido de forma estável①②③
5um
20h
60um
Desvio de temperatura
±0,08%FS/°C
±0,02%FS/°C
±0,04%FS/°C
Precisão linear①②
Consulte a especificação de modelos específicos
Tensão de alimentação
RS-485:10...30VCC;4...20mA:12...24VCC
Corrente de carga
200mA
Queda de voltagem
<2,5V
Tipo de fonte de luz
Laser vermelho (650nm); Nível de laser: Classe 2
Dimensão
65*51*23mm
Saída 1
Valor digital: RS-4S5 (protocolo ModBus de suporte); Analógico: 4...20mA (resistência de carga <390Ω)
Saída 2
Valor do interruptor: PUSH-PULL/NPN/PNP NO/NC configurável
Configuração de distância
RS-485:configuração de pressionamento de tecla/RS-485;4... 20mA:configuração de pressionamento de tecla
Tempo de resposta
2ms, 16ms, 40ms configurável
Indicador
Mostrar
Tela OLED (tamanho: 14 * 10,7 mm)
Função integrada④
•Endereço escravo e configuração de taxa de porta •Definição zero •Autoverificação do produto •Configuração de saída •Consulta de parâmetros •Configuração média •Configurações de mapa analógico •Ensino de ponto único •Ensino de janela •Padrão de fábrica
Circuito de proteção⑤
Curto-circuito, polaridade reversa, proteção contra sobrecarga
Ambiente de serviço
Temperatura de operação:-10.. .+50®C; Temperatura de armazenamento: -20.. .+70°C Umidade ambiente:35...85%RH (sem condensação)
Luz anti-ambiente
Luz incandescente:<3.000 lux
Grau de proteção
IP67
Material
Caixa: Alumínio; Tampa da lente: PMMA Painel de exibição: PC
Resistente à vibração
10...55Hz Amplitude dupla 1mm, 2 horas cada para direção X,XZ
Impulso com areia
500m/s2(Cerca de 50G),3 vezes cada para direção X,Y,Z
Maneira de conexão
Cabo PVC de 2m 5 pinos/4 pinos (5 pinos: saída RS-485; 4 pinos: saída analógica)

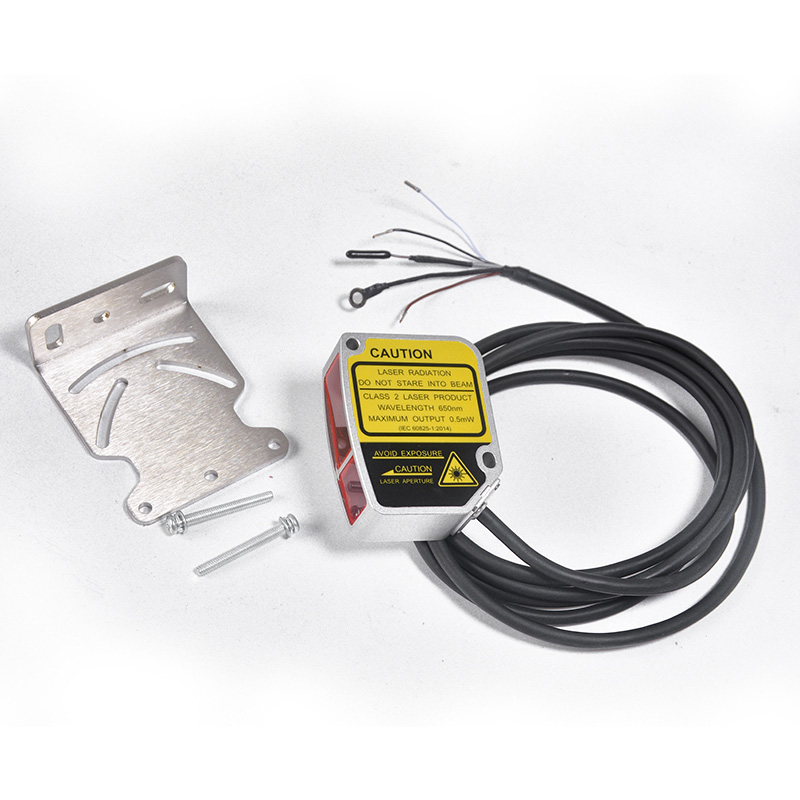

Acessório
Observação:
②Os dados estatísticos seguem os 3
③Precisão de repetição: ambiente de 23 ± 5 °C^。％ cartão branco de refletividade, 100 resultados de dados de teste
④Endereço escravo, configuração de taxa de transmissão apenas para série RS-485
⑤ Circuito de proteção apenas para saída do interruptor
