Características do produto:
Número da peça: FSD22-200P-UI
Distância do centro de medição: 200 mm
Faixa de medição: ± 80 mm
Linearidade: ± 0,3%F.S.
Diâmetro do feixe: Ø300μm
Repetibilidade: 200μm
Saída de controle: PNP
Tensão de fornecimento: 12 a 24V DC ± 10%
Saída de tensão analógica ： Faixa de saída: 0 a +5V (AT ALARM: +5,2V)
Saída de corrente analógica: Faixa de saída: 4 a 20MA (AMARM: 0MA)
Tempo de resposta: comutável entre 1,5ms / 5ms / 10ms
Proteção: IP67
Temperatura ambiente: -10 a +45 ° C (sem condensação ou gelo de orvalho permitido), armazenamento: -20 a +60 ° C
Cabo: Cabo composto de 5 núcleos de 0,2 mm2, 2m de comprimento

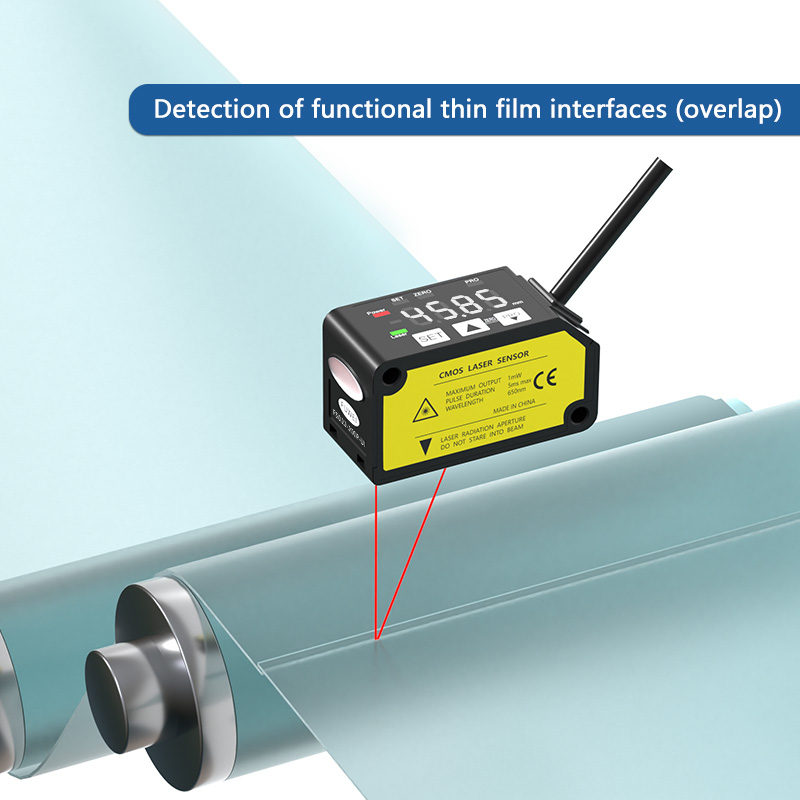

Quando existe um objeto de detecção no lado do sensor, a detecção pode ser definida de acordo com o valor do objeto em segundo plano. É uma função conveniente para detectar alterações no tamanho de um objeto.
(Ao usar o objeto detectado como base)
Defina o valor de referência na lateral do objeto de segundo plano com base no objeto detectado. Fique longe do tempo de fundo do corpo para usar.
Especificações de parâmetros:
| Tipo |
Medição Tipo central de 30 mm |
Medição Tipo central de 50 mm |
Medição Tipo central de 100 mm |
Medição Tipo central de 200 mm |
Medição Tipo central de 400 mm |
|
| Saída analógica+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Saída analógica+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Distância do centro de medição |
30mm |
50mm |
100mm |
200 mm |
400mm |
|
| Faixa de medição |
± 5mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Diâmetro do feixe (nota 3) |
Aprox. Ø50μm |
Aprox. Ø70μm |
Aprox. Ø120μm |
Aprox. Ø300μm |
Aprox. Ø500μm |
|
| Repetibilidade |
10mm |
30mm |
100mm |
200 mm |
300μm (distância de medição de 200 a 400 mm) 800μm (distância de medição 400 a 600 mm) |
|
| Linearidade |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (Distância de medição de 200 a 400 mm) ± 0,4%F.S. (Distância de medição de 400 a 600 mm) |
|||
| Característica de temperatura |
0,03%F.S./° C. |
|||||
| Fonte de luz |
Red Semiconductor Laser Classe 2 [JIS / IEC / GB / FDA (Nota 2)] Máx. Saída: 1MW, comprimento de onda de pico de emissão: 655nm |
|||||
| Tensão de fornecimento |
12 a 24V DC ± 10%, Ripple P-P 10% ou menos |
|||||
| Consumo de energia |
40mA ou menos (na tensão de alimentação de 24V DC), 65mA ou menos (a voltagem de fornecimento de 12V DC) |
|||||
| Saída de controle |
Transistor de colecionamento aberto NPN • Corrente máxima do coletor: 50mA • Tensão aplicada: 30V DC ou menos (Entre a saída de controle e 0V) • Tensão residual: 1,5V ou menos (AT 50MA SHUCH CURENTE) • Corrente de vazamento: 0,1 Ma ou menos |
Transistor de colecionamento aberto do PNP • Corrente de fonte máxima: 50mA • Tensão aplicada: 30V DC ou menos (Entre a saída de controle para +V) • Tensão residual: 1,5V ou menos (Na corrente de fonte de 50mA) • Corrente de vazamento: 0,1 Ma ou menos |
||||
| Comunhível de claro ou escuro |
||||||
| Incorporado (tipo de redefinição automática) |
||||||

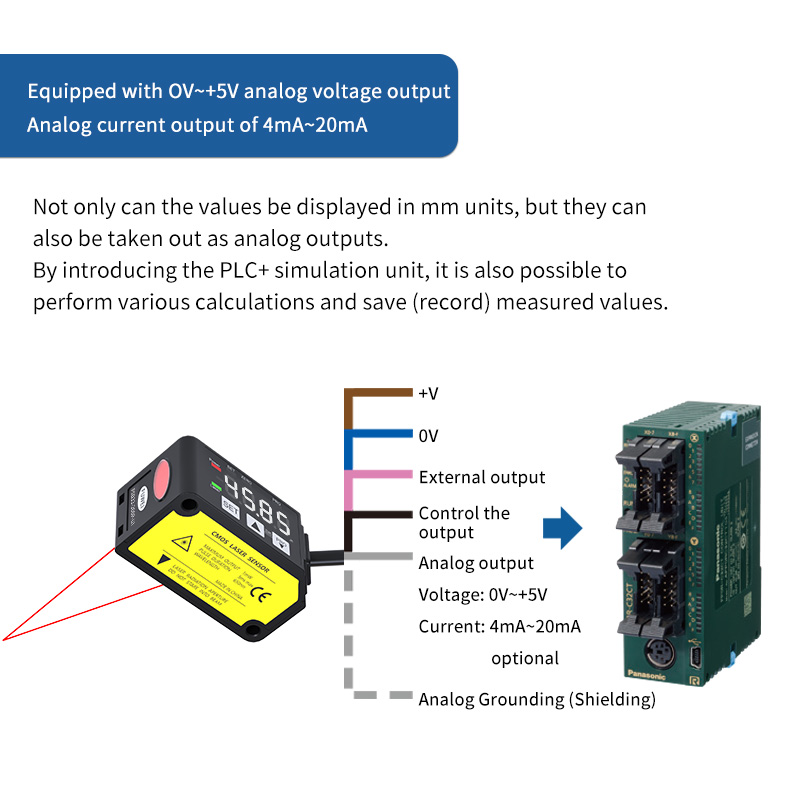

| Saída analógica |
Saída de tensão analógica |
• Faixa de saída: 0 a +5V (no alarme: +5,2V) • Impedância de saída: 100Ω |
||||
| Saída de corrente analógica |
• Faixa de saída: 4 a 20mA (no alarme: 0MA) • impedância de carga: 300Ω ou menos |
|||||
| Tempo de resposta |
Comutável entre 1,5ms / 5ms / 10ms |
|||||
| Entrada externa |
Entrada de não contato NPN • Condições de entrada Inválido: +8 a +v dc ou aberto Válido: 0 a +1,2V DC • Impedância de entrada: aprox. 10kΩ |
Entrada não-contato PNP • Condições de entrada Inválido: 0 a +0,6V DC ou aberto Válido: +4 a +V DC • Impedância de entrada: aprox. 10kΩ |
||||
| Proteção |
IP67 (IEC) |
|||||
| Grau de poluição |
2 |
|||||
| Temperatura ambiente |
-10 a +45 ° C (sem condensação ou gelo de orvalho permitido), armazenamento: -20 a +60 ° C |
|||||
| Umidade ambiente |
35 a 85% RH, armazenamento: 35 a 85% RH |
|||||
| Iluminância ambiente |
Lâmpada incandescente: iluminação da superfície de aceitação 3.000ℓx ou menos |
|||||
| Altitude operacional |
2.000 m ou menos |
|||||
| Cabo |
Cabo composto de 5 núcleos de 0,2 mm2, 2m de comprimento |
|||||
| Material |
Gabinete: matriz de alumínio, capa: acrílico |
|||||
| Peso |
aprox. 85g (incluindo cabo) |
|||||
| Padrão aplicável |
Conformidade da diretiva EMC, padrão FDA, reconhecimento da UL |
|||||
| Notas: |
|
|
|
|
|
|
| 1) Tensão de alimentação: 24V DC, temperatura ambiente: +20 ° C, tempo de resposta: 10ms e valor de saída analógica da distância do centro de medição são usados para condições de medição não especificadas. O assunto é cerâmica branca. |
||||||
| 2) Isso é baseado no padrão FDA, de acordo com o Aviso a Laser nº 50 do padrão FDA. |
||||||
| 3) Esse é o tamanho na distância do centro de medição. Esses valores foram definidos usando 1/E2 (aproximadamente 13,5%) da intensidade da luz central. Devido à luz de vazamento fora da área especificada, a refletância em torno do ponto de detecção pode ser maior do que no ponto e isso pode afetar o valor de medição. |
||||||
