Características do produto:

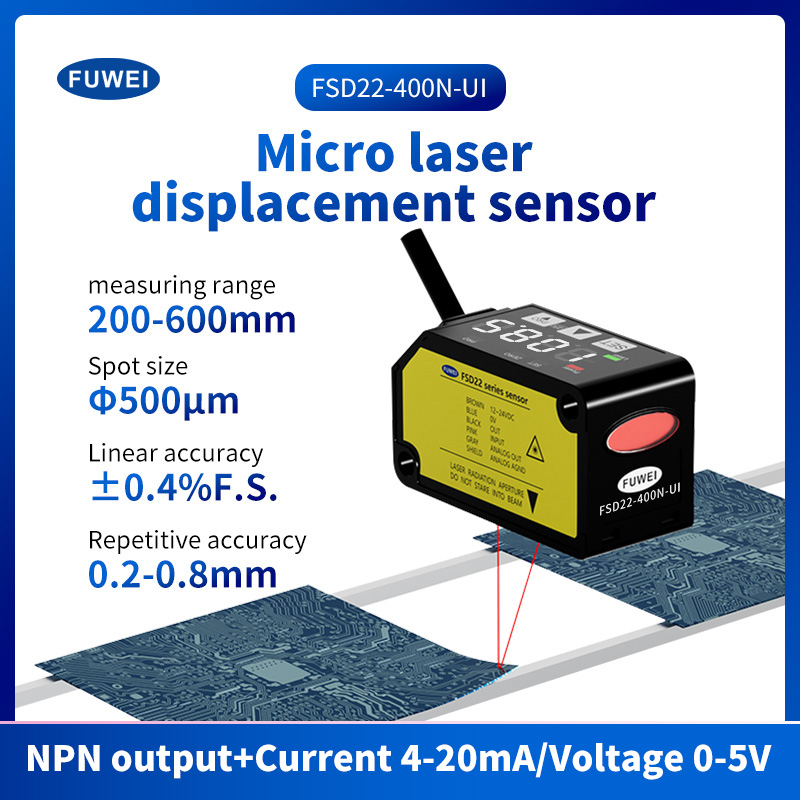

Número da peça: FSD22-400N-UI
Distância do centro de medição: 400 mm
Faixa de medição:±200mm
Repetibilidade:300μm (distância de medição 200 a 400mm)
800μm (distância de medição 400 a 600mm)
Linearidade:±0,3%F.S. (distância de medição 200 a 400mm)
±0,4%F.S. (distância de medição 400 a 600mm)
Diâmetro do feixe: Aprox. ø500μm
Saída de controle: PNP
Tensão de alimentação: 12 a 24 Vcc ± 10%, Ripple PP 10% ou menos
Saída de tensão analógica: Faixa de saída: 0 a +5V (em alarme: +5,2V)
Saída de corrente analógica: Faixa de saída: 4 a 20mA (em alarme: 0mA)
Tempo de resposta: Comutável entre 1,5 ms / 5 ms / 10 ms
Proteção:IP67
Temperatura ambiente: -10 a +45°C (não é permitida condensação de orvalho ou formação de gelo), Armazenamento: -20 a +60°C
Cabo: cabo composto de 5 núcleos de 0,2 mm2, 2 m de comprimento

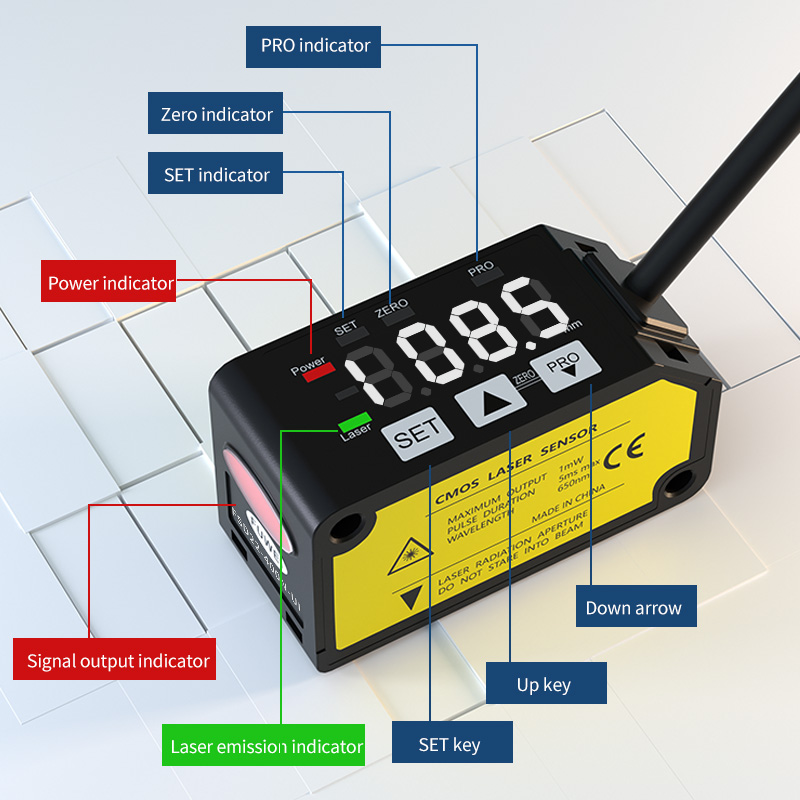

Introdução do painel:

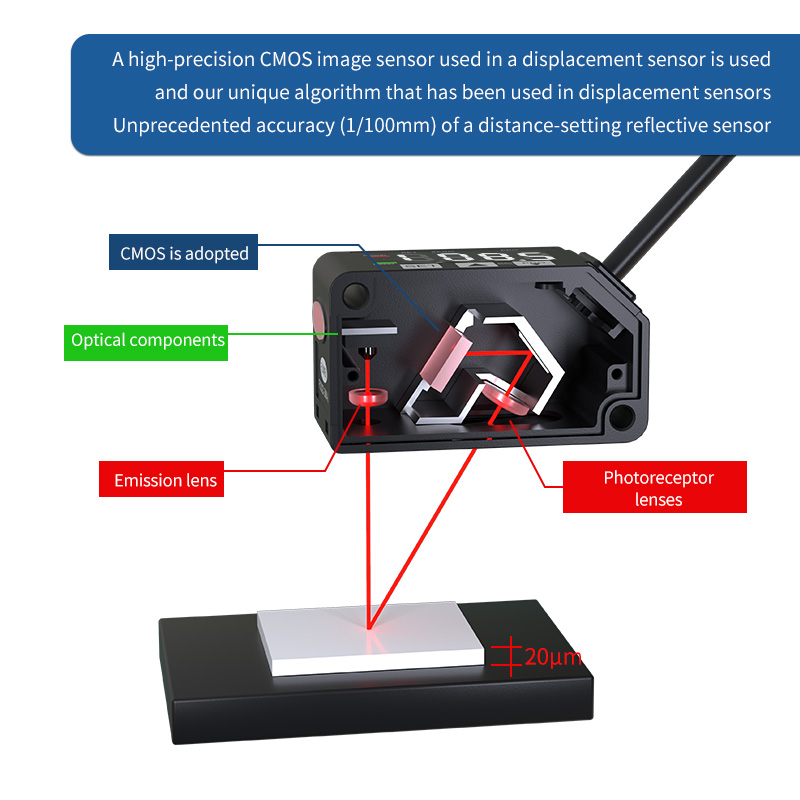

Imagens CMOS de alta precisão são usadasAlgoritmo exclusivo do sensor
Um sensor de imagem CMOS de alta precisão usado em um sensor de deslocamento é usado e nosso algoritmo exclusivo que tem sido usado em sensores de deslocamento Precisão sem precedentes (1/100 mm) de um sensor reflexivo de ajuste de distância

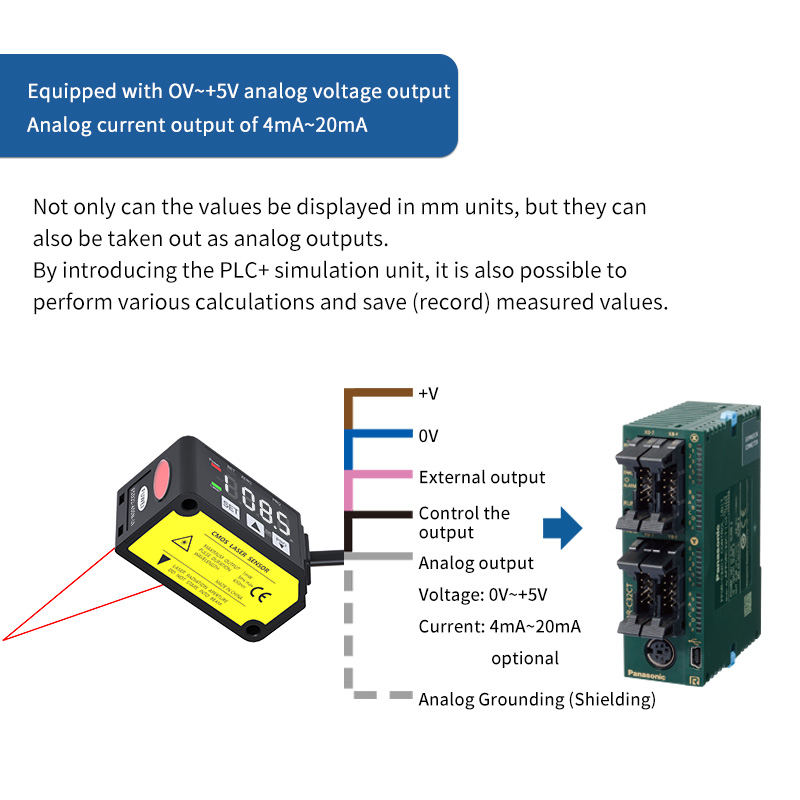

Equipado com saída de tensão analógica OV ~ + 5VSaída de corrente analógica de 4mA ~ 20mA
Os valores não só podem ser exibidos em unidades mm, mas também podem ser retirados como saídas analógicas. Ao introduzir a unidade de simulação PLC+, também é possível realizar vários cálculos e salvar (registrar) valores medidos
Função de zeragem
Esta é uma função que permite zerar à força o valor medido. O ponto zero pode ser determinado arbitrariamente. Defina a altura do objeto detectado para o valor base. Ele pode ser usado facilmente ao medir tolerâncias ou ao medir diferenças de seção.
Equipado com funções de configuração de comutação convenientes
Quando há um objeto de detecção no lado do sensor, a detecção pode ser definida de acordo com o valor de referência do objeto de fundo. É uma função conveniente para detectar alterações no tamanho de um objeto.
(Ao usar o objeto detectado como base)
Defina o valor de referência na lateral do objeto de fundo com base no objeto detectado. Fique longe do fundo. Corpo na hora de usar.
Aplicação de cena:
Detecte a deformação do substrato

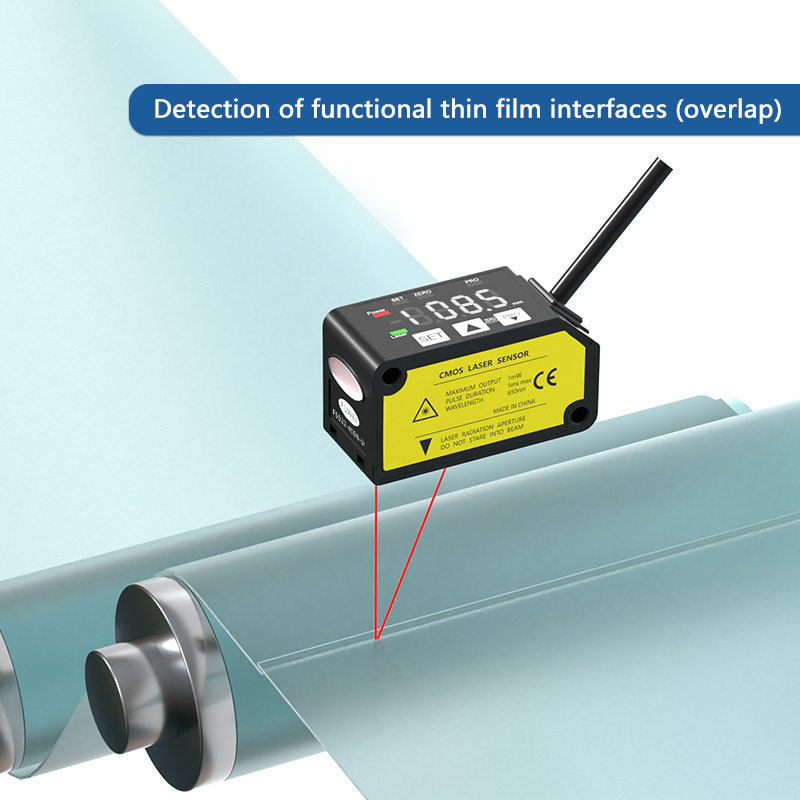

Detectar sobreposição de quadros principais
Julgamento da parte frontal e traseira da caixa de componentes eletrônicos
Detectar a presença ou ausência de juntas
Dimensões da fiação:

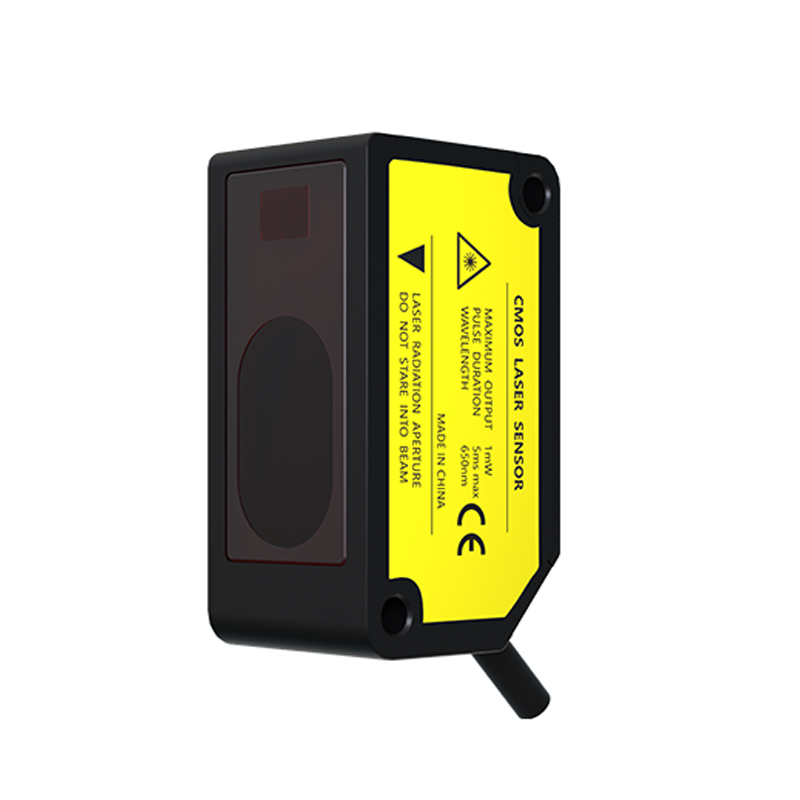

Vitrine do produto:
Especificações dos parâmetros:
| Tipo |
Medição centro tipo 30mm |
Medição centro tipo 50mm |
Medição centro tipo 100mm |
Medição centro tipo 200mm |
Medição centro tipo 400mm |
|
| Saída analógica+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Saída analógica+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Distância do centro de medição |
30mm |
50mm |
100 mm |
200 mm |
400mm |
|
| Faixa de medição |
±5mm |
±15 mm |
±35 mm |
±80 mm |
±200 mm |
|
| Diâmetro do feixe (Nota 3) |
Aproximadamente. ø50μm |
Aproximadamente. ø70μm |
Aproximadamente. ø120μm |
Aproximadamente. ø300μm |
Aproximadamente. ø500μm |
|
| Repetibilidade |
10 μm |
30μm |
100μm |
200μm |
300μm (distância de medição 200 a 400mm) 800μm (distância de medição 400 a 600mm) |
|
| Linearidade |
±0,3%F.S. |
±0,3%F.S. |
±0,3%F.S. (distância de medição 200 a 400mm) ±0,4%F.S. (distância de medição 400 a 600mm) |
|||
| Característica de temperatura |
0,03%F.S./°C |
|||||
| Fonte de luz |
Laser semicondutor vermelho Classe 2 [JIS / IEC / GB / FDA (Nota 2)] Máx. saída: 1mW, comprimento de onda de pico de emissão: 655nm |
|||||
| Tensão de alimentação |
12 a 24 Vcc ±10%, ondulação PP 10% ou menos |
|||||
| Consumo de energia |
40 mA ou menos (com tensão de alimentação de 24 Vcc), 65 mA ou menos (com tensão de alimentação de 12 Vcc) |
|||||
| Saída de controle |
Transistor de coletor aberto NPN •Corrente máxima de dissipação: 50mA •Tensão aplicada: 30 Vcc ou menos (Entre a saída de controle para 0V) •Tensão residual: 1,5 V ou menos (Na corrente de dissipação de 50mA) •Corrente de fuga: 0,1 mA ou menos |
Transistor de coletor aberto PNP • Corrente máxima da fonte: 50mA •Tensão aplicada: 30 Vcc ou menos (Entre a saída de controle para +V) •Tensão residual: 1,5 V ou menos (Na corrente da fonte de 50mA) •Corrente de fuga: 0,1 mA ou menos |
||||
| Comutável entre Light-ON ou Dark-ON |
||||||
| Incorporado (tipo de reinicialização automática) |
||||||
| Saída analógica |
Saída de tensão analógica |
•Faixa de saída: 0 a +5V (em alarme: +5,2V) • Impedância de saída: 100Ω |
||||
| Saída de corrente analógica |
•Faixa de saída: 4 a 20mA (em alarme: 0mA) • Impedância de carga: 300Ω ou menos |
|||||
| Tempo de resposta |
Comutável entre 1,5 ms / 5 ms / 10 ms |
|||||
| Entrada externa |
Entrada sem contato NPN •Condições de entrada Inválido: +8 a +V DC ou Aberto Válido: 0 a +1,2V CC •Impedância de entrada: Aprox. 10kΩ |
Entrada sem contato PNP •Condições de entrada Inválido: 0 a +0,6 Vcc ou aberto Válido: +4 a +V CC •Impedância de entrada: Aprox. 10kΩ |
||||
| Proteção |
IP67 (IEC) |
|||||
| Grau de poluição |
2 |
|||||
| Temperatura ambiente |
-10 a +45°C (não é permitida condensação de orvalho ou formação de gelo), Armazenamento: -20 a +60°C |
|||||
| Umidade ambiente |
35 a 85% UR, Armazenamento: 35 a 85% UR |
|||||
| Iluminância ambiente |
Lâmpada incandescente: Iluminância da superfície de aceitação 3.000ℓx ou menos |
|||||
| Altitude de Operação |
2.000 m ou menos |
|||||
| Cabo |
Cabo composto de 5 núcleos de 0,2 mm2, 2 m de comprimento |
|||||
| Material |
Gabinete: Alumínio fundido, Tampa frontal: Acrílico |
|||||
| Peso |
Aproximadamente. 85g (incluindo cabo) |
|||||
| Padrão aplicável |
Conformidade com a diretiva EMC, padrão FDA, reconhecimento UL |
|||||
| Notas: |
|
|
|
|
|
|
| 1) Tensão de alimentação: 24 Vcc, temperatura ambiente: +20°C, tempo de resposta: 10 ms e valor de saída analógica da distância do centro de medição são usados para condições de medição não especificadas. O assunto é cerâmica branca. |
||||||
| 2) Isto é baseado no Padrão FDA, de acordo com o Aviso de Laser nº 50 do Padrão FDA. |
||||||
| 3) Este é o tamanho da distância do centro de medição. Esses valores foram definidos usando 1/e2 (aprox. 13,5%) da intensidade da luz central. Devido ao vazamento de luz fora da área especificada, a refletância ao redor do ponto de detecção pode ser maior do que no ponto e isso pode afetar o valor da medição. |
||||||
