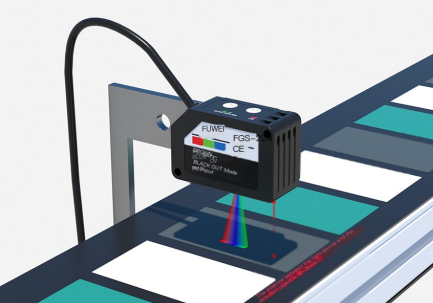

FUWEI FGS-22 Série Sensor colorido

Um sensor de cor, também conhecido como sensor de cores ou sensor de reconhecimento de cores, é um dispositivo que pode comparar a cor de um objeto com uma cor de referência ensinada para detectar cores.  Seu princípio de trabalho é usar principalmente os fotodiodos para receber a luz circundante e identificar cores calculando a proporção das cores primárias R recebidas (vermelho), G (verde) e B (azul).  Quando a cor a ser detectada corresponde à cor de referência dentro de um determinado intervalo de erros, o sensor de cor produzirá o resultado da detecção.  O sensor padrão FUWEI FGS-22 Series possui a melhor função de seleção automática de LED, configuração simples e pode atender a várias necessidades de detecção padrão.

Os sensores de cores são usados ​​principalmente em vários setores, como embalagens, cosméticos, cerâmica e comida.

Recursos do produto:

A distância de detecção é três vezes a de sensores de código de cores semelhantes

A diferença de retorno de detecção é ajustável.  Pode eliminar a influência do agitação do objeto testado

O modo de modo duplo exclusivo possui funções de detecção de cor e intensidade de luz, tornando a detecção mais segura e confiável;

Pequeno volume

Método de configuração de dois pontos

Instruções de instalação

Por favor, preste atenção à direção da instalação do sensor ao detectar a direção do movimento do objeto.  O torque de aperto deve estar abaixo de 0,8n · m.

instruções

Antes de configurar o ensino, é necessário confirmar a configuração do modo de logotipo ou do modo de cor.

A luz indicadora verde 'cor' está sempre acesa para o modo de cor e desligada para o modo de cor.

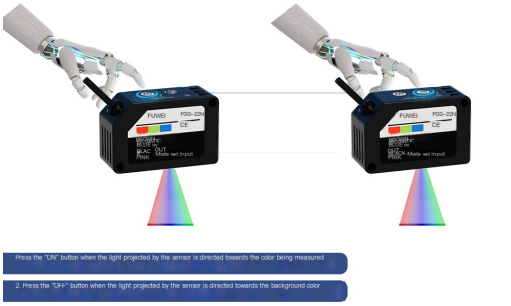

1. A luz projetada pelo sensor é direcionada para o objeto testado. Pressione o botão "On" e o indicador verde "bom" piscam;

2. Pressione o botão "Off" quando a luz projetada pelo sensor for direcionada para o plano de fundo;

3. Defina com êxito ": Boa" A luz do indicador verde está sempre acesa, indicando que o medidor pode iniciar a detecção normalmente;

Falha na configuração ": err" A luz do indicador vermelho pisca 3 vezes e retorna ao estado de configuração anterior. Neste momento, siga as etapas 1 e 2 para redefinir;

4. Para mudar de no modo de saída NO (normalmente aberto) para NC (normalmente fechado), a ordem das etapas de definição 1 e 2 precisa ser alterada.
