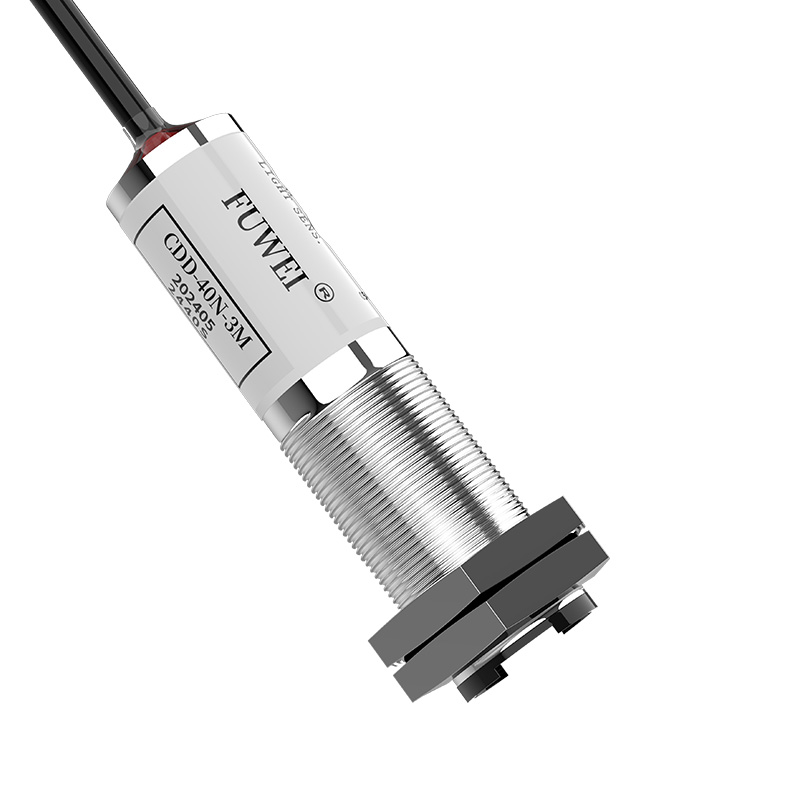

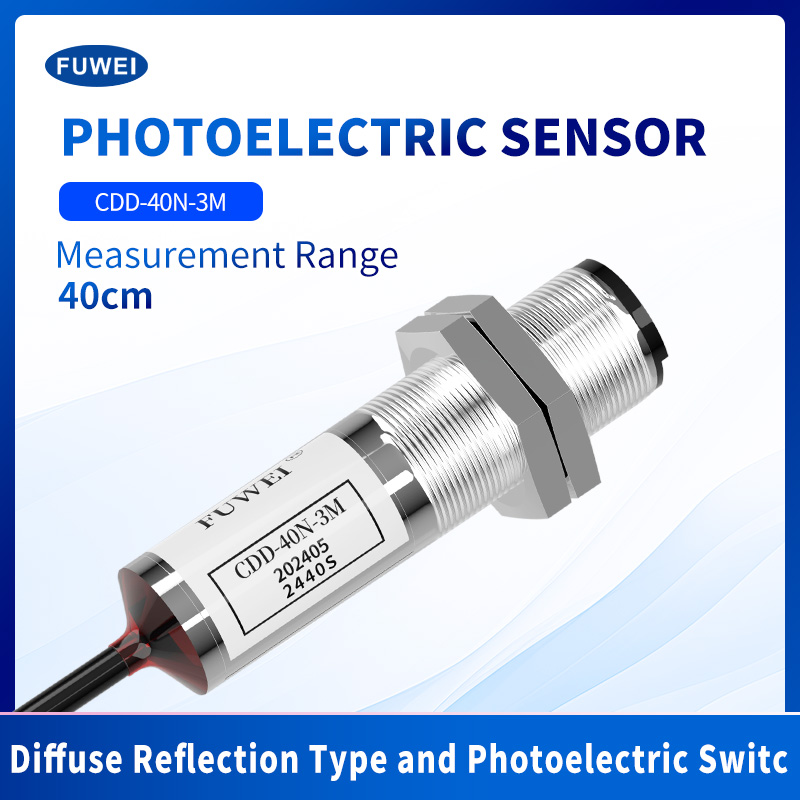

Sensor fotoelétrico CDD-40N-3M
Classe de proteção IP66, adequada para ambientes agressivos;
Com sobrecarga, curto-circuito, polaridade reversa e outras proteções múltiplas, desempenho estável
Escudo de metal, resistente a óleo, resistente à corrosão, resistente à pressão e resistente a impactos.
| Parâmetros do produto |
||
| Tipo |
Reflexão Difusa (modelo de longa distância) |
|
| Tipo de fonte de luz vermelha |
CDD-40N-3M |
CDD-40P-3M |
| Modo de saída |
N=NPN.NO/NC |
P=PNP.NO/NC |

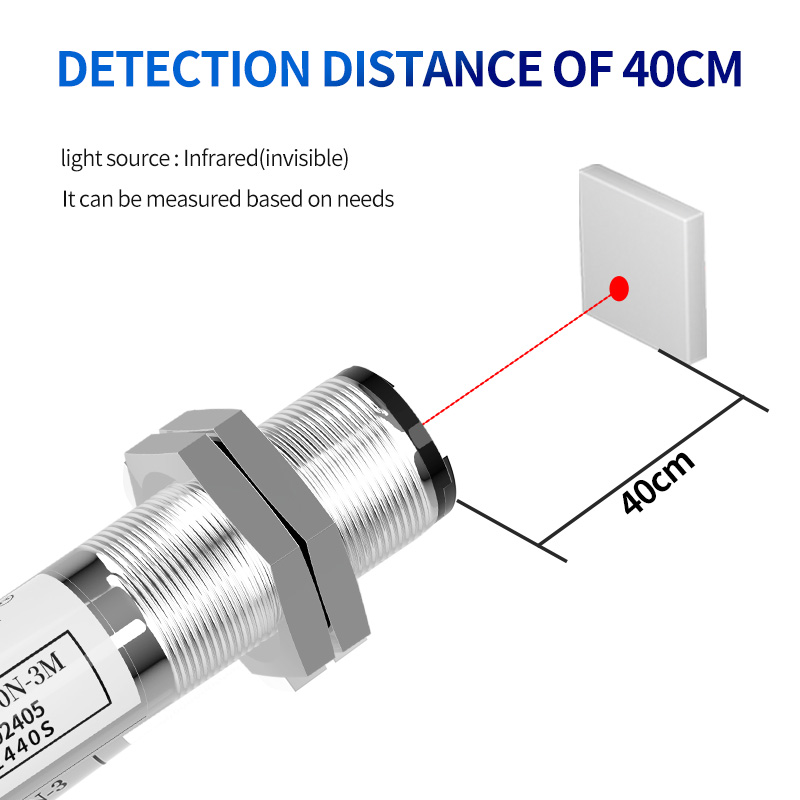

| Distância de detecção |
0~40cm |
|
| Fonte de luz |
LED infravermelho (luz invisível) |
|
| Tensão da fonte de alimentação |
DC10~24V±10% |
|
| Corrente de Consumo |
máx. 30mA |
|
| Tempo de resposta |
máximo de 1,5ms |
|
| Saída do interruptor |
Saída de coletor aberto NPN/PNP max100mA/DC 30Vmax (residual tensão máx. 1,8 V) |
|
|
Normalmente Aberto/Normalmente Função Fechada |
Modos selecionáveis de Normalmente Aberto (Ativado por Luz)/Normalmente Fechado (Desativado pela sombra)(Controlado pela configuração da fiação) |
|

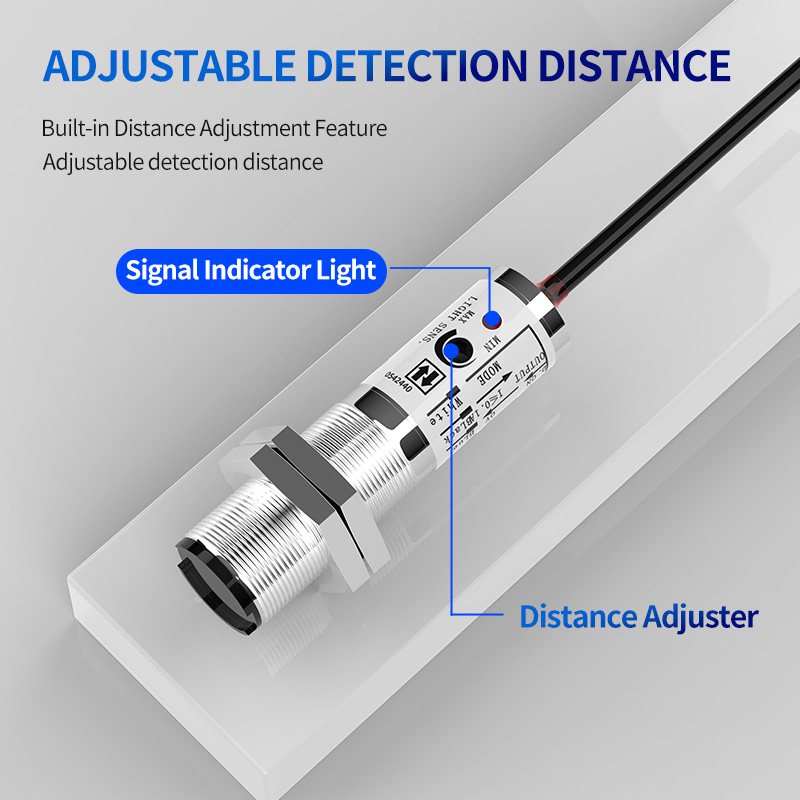

| Ajuste de sensibilidade |
Ajuste do potenciômetro de 1 volta |
|
| Luz indicadora |
Luz indicadora de saída (LED vermelho) |
|
| Resistência ao choque |
10~100 Hz;amplitude 1,5mm,max 150m/s2,8 horas em cada um dos X,Y, e direções Z |
|
| Resistência ao impacto |
Cerca de 50G, 3 horas em cada uma das direções XY e Z |
|
|
Operativo Temperatura/Umidade |
25~55℃/35~85%UR |
|
|
Armazenar Temperatura/Umidade |
30~70℃/35~95%UR |
|
| Nível/Material de Proteção |
IP66/Carcaça: Latão niquelado, lente: PMMA |
|

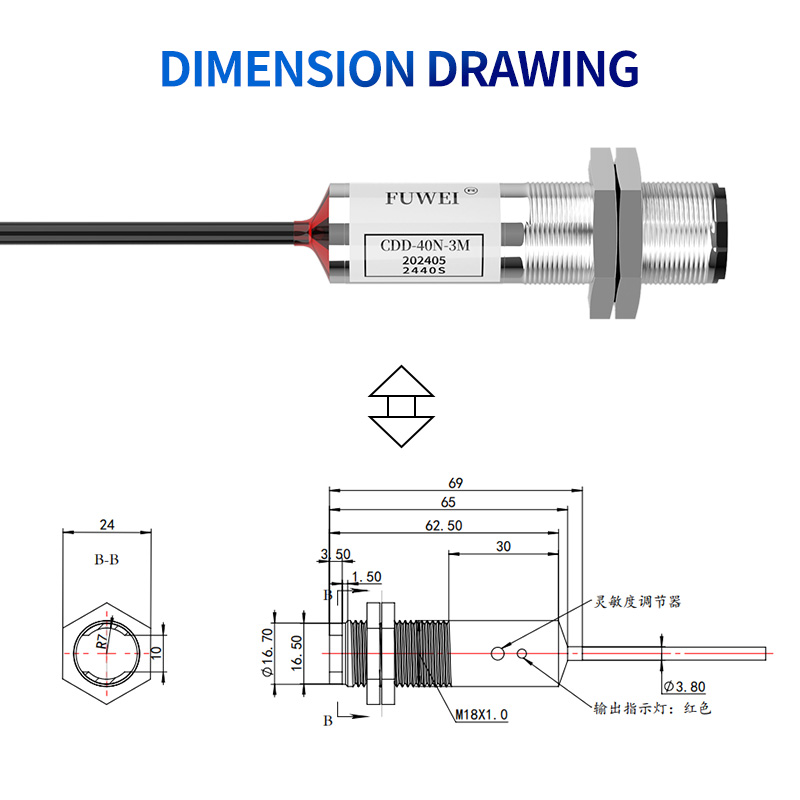

| Dimensões |
rosca de parafusoM18*comprimento:69mm |
|
| Comprimento do cabo |
3m (comprimento do cabo personalizável) |
|
| Método de fiação |
Marrom: terminal de alimentação positivo, Azul: terminal negativo da fonte de alimentação, Preto:Signalline;Fiação paralela branca + azul:Comutação normalmente fechada |
|
