Sensor de cor da fonte de luz da sonda coaxial:

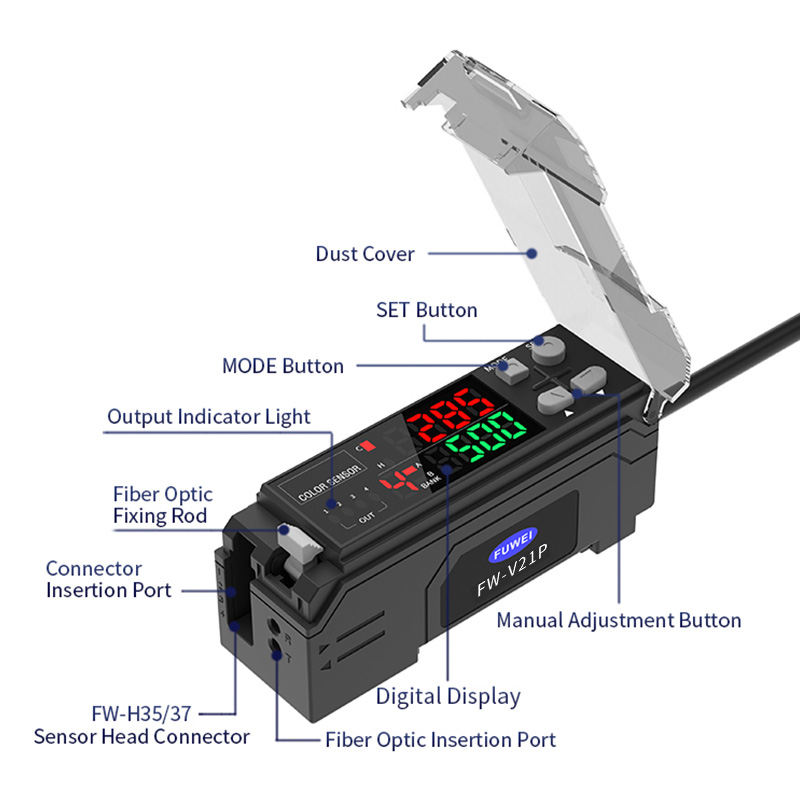

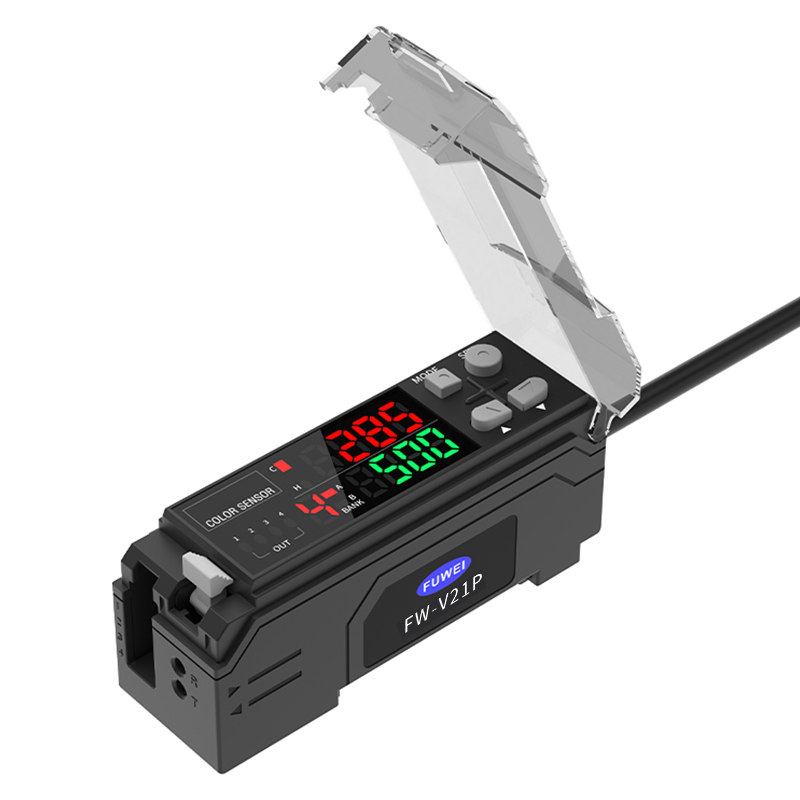

Recursos do FW-V21P:
Design de 8 canais, pode detectar 4 cores ao mesmo tempo, economizando custos e espaço de instalação;
Sonda de cores correspondente, pode identificar com precisão mais de 3.000 cores;
Amplificadores de alta resolução que suportam cálculos triplos de 16 bits e aberrações microcromáticas também podem ser reconhecidos;

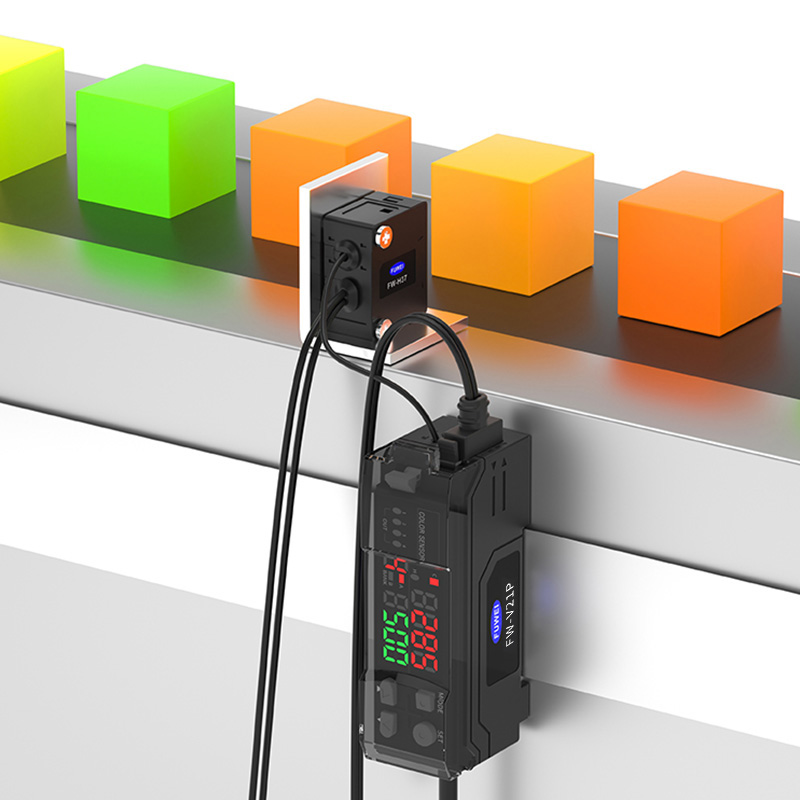

Vários modos de detecção, adequados para vários cenários de aplicação;
Cabeça de detecção dedicada de pequeno volume e alta potência
A cabeça de detecção usa uma estrutura composta e o transmissor usa fibras ópticas, que podem gerar um ponto de luz único incrível. Ao mesmo tempo, o volume da cabeça de detecção é reduzido e o circuito de recepção de luz é embutido na cabeça de detecção, melhorando assim a capacidade de detecção e estabilidade.
Função de reconhecimento de diferença de micro cores
Suporta cálculo RGB triplo de 16 bits para reconhecimento preciso do alvo, o sensor de cores Super RGB combina três LEDs de cores independentes. Vários sinais de cores são convertidos em dados de 16 bits no receptor para reconhecimento de cores, garantindo a precisão da detecção.
| Amplificador |
||
| Modelo |
FW-V21N |
FW-V21P |
| NPN |
PNP |
|
| Resposta Sime |
200μS(HSP)/1ms(FINO)/4ms(TURBO)/8ms(SUPER) |
|
| Saída de controle |
Canal X4 de circuito aberto do coletor NPN (PNP), máximo 40VDC (30VDC),1 saída atingindo 100mA, total de 4 saídas atingindo 200mA, tensão residual, máximo 1V |
|
|
Circuito de Proteção |
Proteção reversa do eletrodo, proteção contra sobrecorrente, proteção contra sobretensão |
|
|
Entrada de calibração externa |
Tempo de entrada: mínimo 20ms |
|
|
Entrada de calibração externa (Entrada de deslocamento externo no modo C/C+I (modo Super I） |
Tempo de entrada: mínimo 20ms |
|
| TPIDAR |
Temporizador de desligamento/atraso/atraso de ativação/disparo único Tempo do temporizador:ajustável de 1 a 1.000ms (para cada domínio) |
|
| Fonte de energia |
24VDC, flutuação (P-P):máximo 10% |
|
| Fonte de luz |
LED vermelho (665nm)/LED verde (520nm)LED azul (465nm) |
|
|
Consumo Atual |
Modo normal: 1,5 W (máximo 62,5 mA) Modo Eco: 1W (máximo 42,0mA) |
|
|
Temperatura ambiente |
-10 a+55°C, sem condensação |
|
|
Resistência à vibração |
10 a 55 Hz, amplitude dupla de 1,5 mm, n direções X, Y e Z, por 2 horas cada |
|
| Material |
Shell e capa: PC |
|
|
Peso (com cabo de 2m） |
Cerca de 150g |
|

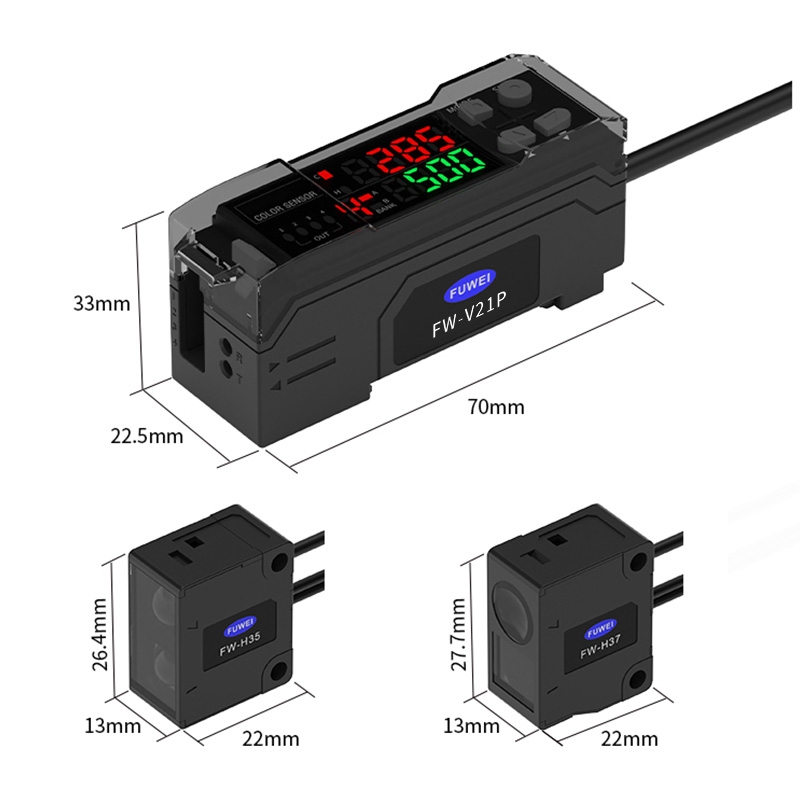

| Cabeça indutiva |
||
| Tipo |
Longa distância de grandes pontos de luz |
Eliminando brilho, pequenos pontos de feixe |
| Modelo |
FW-H35 |
FW-H37 |
| Faixa de detecção |
28~52mm |
11~20mm |
|
Luz Mínima Diâmetro do ponto |
Distância de referência de 40 mm 4,5 mm de diâmetro |
Distância de referência de 16 mm 1mm de diâmetro |
|
Flexão Mínima Raio de Fibras |
25mm |
15mm |
|
Ambiental Luminosidade |
lâmpada incandescente: máximo 10000lux luz do dia: máximo 20000lux |
|
|
Ambiental Luminosidade |
-10~+55°C, sem condensação |
|
|
Vibração Resistência |
10 ~ 55 Hz, amplitude dupla de 1,5 mm, nas direções X, Y e Z, por 2 horas cada |
|
| Grau de proteção |
IP40 |
|
| Matéria Invólucro |
PC |
|
| Tampa da lente |
PAR |
PC e aço inoxidável tipo 304 |
|
Peso (com cabo de 2m) |
cerca de 40g |
cerca de 45g |
