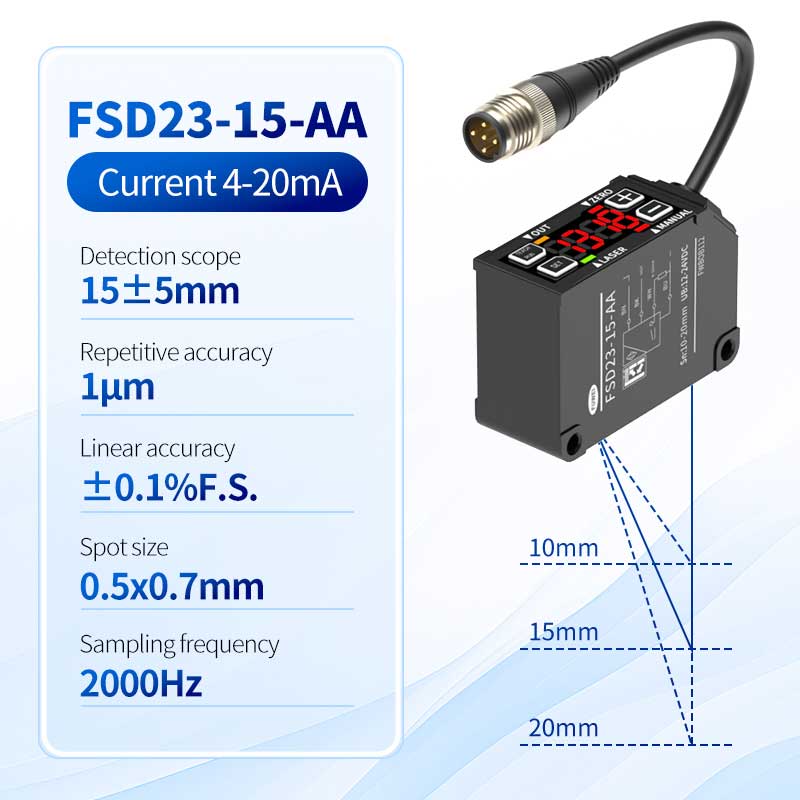

FSD23-15-AA Sensor de deslocamento a laser de alta precisão
Model:FSD23-15-AA
O tamanho ultra-pequeno revolucionário se adapta a uma variedade de ambientes de instalação;
Controlador embutido com tela digital de 4 dígitos
Alto desempenho comparável ao de ponta.
Repetibilidade: 1μm
O menor e o peso mais leve da indústria; e
Montagem/desmontagem mais fácil de equipamentos; e
Caixa leve de alumínio fundido.
Suprime efetivamente os erros de medição devido ao deslocamento e temperatura de montagem.
O tamanho ultra-pequeno revolucionário se adapta a uma variedade de ambientes de instalação;
Controlador embutido com tela digital de 4 dígitos
Alto desempenho comparável ao de ponta.
Repetibilidade: 1μm
O menor e o peso mais leve da indústria; e
Montagem/desmontagem mais fácil de equipamentos; e
Caixa leve de alumínio fundido.
Suprime efetivamente os erros de medição devido ao deslocamento e temperatura de montagem.
Especificações
Modelo
Cabo
baseado
RS-485CRESPO-NDENCE
FSD23-150-RS485
M12
Plug-
ble
Analog CurrentOutput
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
Tensão analógica
saída
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
R5-485CRESPO-NDENCE
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
-
Distância de detecção (posição central)
15mm
35 mm
100mm
150mm
Faixa de detecção
± 5mm
± 15 mm
50mm
100mm
Escala completa (F.S.)
10mm
30mm
100mm
200 mm
fonte de luz
Médio*comprimento de onda
Laser de diodo vermelho
comprimento de onda: 655mm
Potência máxima de saída
390μW
1ww
Classe a laser
Gelo/jis
Classe 1
Classe 2
FDA
Classe L.
Classe LL
Tamanho do ponto ※ 2
0,45*0,8 mm
0,6*0,7 mm
0,50*0,55 mm
Precisão linear
0,1% F.S.
0,5% F.S.
Repetibilidade ※ 3
1um
6μm
20UM
60mm
Ciclo de adoção
500μs/1000μs/4000μs/auto
Deriva de temperatura
Características (valor de referência)
0,02%F.S./° C.
0,05%F.S./° C.
0,08%F.S./° C.
Luz
Indicador de trabalho a laser (verde) /indicador de configuração zero (vermelho) /indicador de saída de comutação
(laranja) /indicador de modo (vermelho)
Função de entrada externa
Modelos RS485, como Laser Off, Ensino Remoto, Amostra Hold, Trigger de Pulso único
e a redefinição zero não possui funções externas deputadas
Saída analógica
Tipo de corrente analógica
A saída é de 4 ~ 20mA e a resistência à carga permitida é 300Ω ou menos
Tipo de tensão analógica
A saída é 0 ~ 10V e a impedância de saída é 100Ω
Saída de comutação ※ 5
Saída de colecionador aberto (npn/pnp comutável) max 100mA/dc30vResidual Tortage1.8V
Tensão de fornecimento
Corrente analógica/-485 Tipo de comunicação: DC12-24V+10%; Tipo de tensão analógica: DC18-24V ± 10%
Consumo atual ※ 4
700mA ou menos
Conectores traváveis
M12 Conector de 5 pinos (com cabo de 300 mm)
Circuitos de proteção
Proteção de conexão reversa, proteção de sobrecorrente
Parâmetros ambientais
Grau de proteção
IP67 (incluindo conector de cabo)
Use AmbientTemperature/umidade
-10 ~ 50/35-85%RH (sem condensação/glacê)
Iluminação ambiente
Luz solar: 20.000 lxorless/incandescente: 3.000 lx ou menos10
Resistência à vibração
10 ~ 55Hz amplitude dupla 1,5 mm x, y, z direções por 2 horas cada
Resistência ao impacto
500 m/s² (aprox.50 g) 3 vezes em cada uma das direções x, y e z
Material
Habitação: Lens de lente de alumínio fundido: placa de exibição PPSU: Cabo: PVC resistente a óleo
peso
Aprox.60 g (incluindo cabo)
