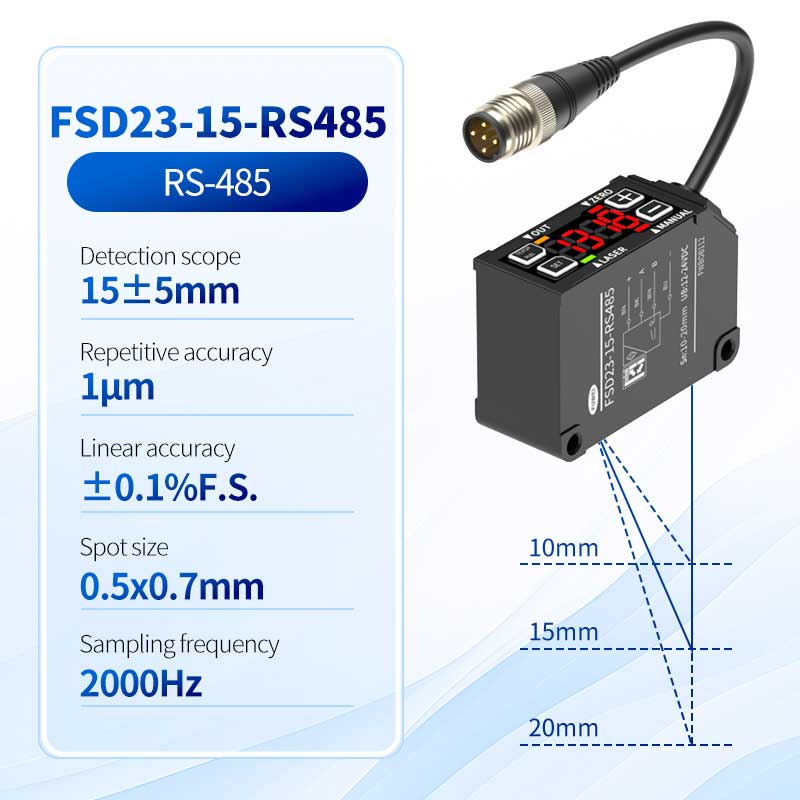

Recursos de desempenho:
O tamanho ultra-pequeno revolucionário se adapta a uma variedade de ambientes de instalação;
Controlador embutido com tela de 4 dígitos ；
Alto desempenho comparável ao de ponta ；
Repetibilidade: 1μm ；
O menor e o peso mais leve da indústria; e
Montagem/desmontagem mais fácil de equipamentos; e
Caixa leve de alumínio fundido.
Suprime efetivamente os erros de medição devido ao deslocamento e temperatura de montagem.
Especificações
| Modelo |
Cabo -baseado |
RS-485 Corrença |
|
|
|
FSD23-150-RS485 |
|
M12 Plug- ble |
Analog CurrentOutput |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Saída de tensão analógica |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| Correspondência RS-485 |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Distância de detecção (posição central) |
15mm | 35 mm | 100mm | 150mm | ||
| Faixa de detecção |
± 5mm |
± 15 mm |
± 50mm |
± 100 mm |
||
| Escala completa (F.S.) |
10mm |
30mm |
100mm |
200 mm |
||
| fonte de luz |
Médio*comprimento de onda |
Laser de diodo vermelho |
comprimento de onda: 655mm |
|||
| Potência máxima de saída |
390μW |
LMW |
||||
| Classe a laser | Gelo/jis |
Classe 1 |
Classe 2 |
|||
| FDA |
Classe L. |
Classe LL |
||||
| Tamanho do ponto ※ 2 |
0,5*0,7 mm |
0,45*0,8 mm |
0,6*0,7 mm |
0,50*0,55 mm |
||
| Precisão linear |
0,1% F.S. |
|||||
| Repetibilidade ※ 3 |
1mm |
6μm |
20mm |
60mm |
||
| Ciclo de adoção |
500μs/1000μs/4000μs/auto |
|||||
| Driftcharacterictistics de temperatura (valor de referência) |
± 0,02%F.S./° C. |
0,05%F.S./c |
0,08%F.S./° C. |
|||
| luz |
Indicador de laserworking (verde)/indicador de configuração zero (vermelho)/indicador de saída de comutação (laranja)/indicador de modo (vermelho) |
|||||
| Função de entrada externa |
Modelos RS485, como Laser Off, Ensino Remoto, Amostra Hold, Trigger de Pulso único e a redefinição zero não possui funções de entrada externas |
|||||
| Saída analógica |
Tipo de corrente analógica |
A saída é de 4 a 20mA e a resistência de carga permitida é de 3000 ou menos |
||||
| Tipo de tensão analógica |
A saída é 0 ~ 10V e a impedância de saída é 100Ω |
|||||
| Saída de comutação ※ 5 |
Saída de colecionador aberto (npn/pnp comutável) max 100mA/dc30vResidual Voltagel.8V |
|||||
| Tensão de fornecimento |
Corrente analógica/-485 Tipo de comunicação: DC12-24V+10%; Tipo de analogvolta: DC18-24V ± 10% |
|||||
| Consumo atual ※ 4 |
700mA ou menos |
|||||
| Conectores traváveis |
M12 Conector de 5 pinos (com cabo de 300 mm) |
|||||
