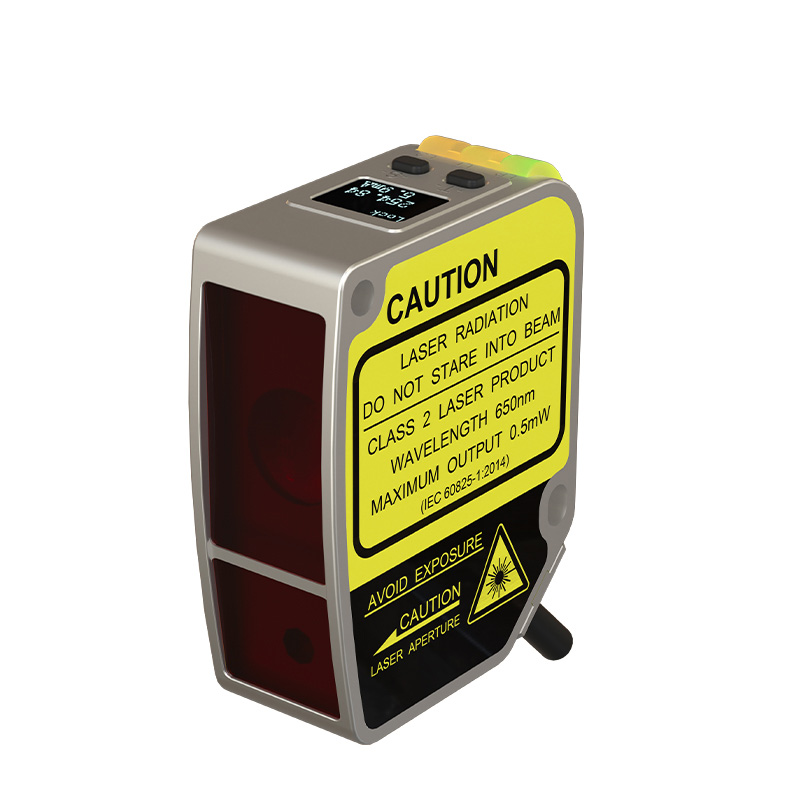

Sensor de medição de deslocamento

Características do produto:

Faixa de medição: 25-35mm

Modo de saída: com comutação, corrente 4-20mA

Precisão de linearidade: ±0,4% F.S. (25-35mm)

Repetibilidade: 5um

Resolução: 2,5um

Tamanho do ponto: Φ0,5 mm a 30 mm

Tempo de resposta: 2ms/16ms/40ms pode ser definido

Resistência à luz ambiente: luz incandescente ≥ 3.000lux

Painel de operação: display digital OLED

Desvio de temperatura: ±0,02%FS/°C

Capacidade de medição precisa

Sensores CMOS de alta precisão e algoritmos exclusivos, com precisão linear ultra-alta, alcançam medições sem contato e sem desgaste.

Pequeno ponto de laser

Uma boa diferença de cores em preto e branco, com um tamanho de ponto de apenas 0,5 mm, pode detectar objetos pequenos com precisão.

Funções operacionais poderosas

Funções operacionais poderosas: ampla gama e opções de precisão com diferentes modos e configurações de filtragem, combinadas com configuração de ponto zero, ponto único, ensino de janela, configuração de mapeamento de simulação e outras funções. Garanta controle e detecção de processos estáveis ​​e flexíveis.

Tela digital

É fácil de configurar ao confirmar o valor do deslocamento.

IP67

A estrutura de proteção IP67 pode ser usada mesmo em ambientes com altos níveis de umidade e poeira. Um tubo de revestimento metálico é inserido no orifício de instalação e pode ser fixado com segurança com um torque de 0,8 N·m.

Instalação conveniente

As funções do controlador estão todas integradas ao sensor, eliminando a necessidade de controladores adicionais para economizar espaço.

Suporta polaridade NPN/PNP

Ao alterar o método de fiação, um produto pode ser compatível com ambas as polaridades NPN/PNP, reduzindo assim a necessidade de registro do modelo para manutenção.

Especificação

Distância do Centro de Medição:30mm

Faixa de medição:5mm

FS.:10mm

Linearidade:Tipo padrão:RS485:±0,3%FS.; 4-20mA:+0,4%FS.

                 Tipo de alta precisão:RS485:+0,1%FS: 4-20mA:+0,1%FS

Tensão de alimentação:RS-485: 10...30VCC: 4...20mA: 12...24VCC

Consumo de energia:<700mW

CARREGAR:200mA

Queda de pressão:<2,5 V

Fonte de luz:Laser vermelho (650nm); Nível de laser: Classe 2

Tamanho do ponto:0,5 mm a 30 nm

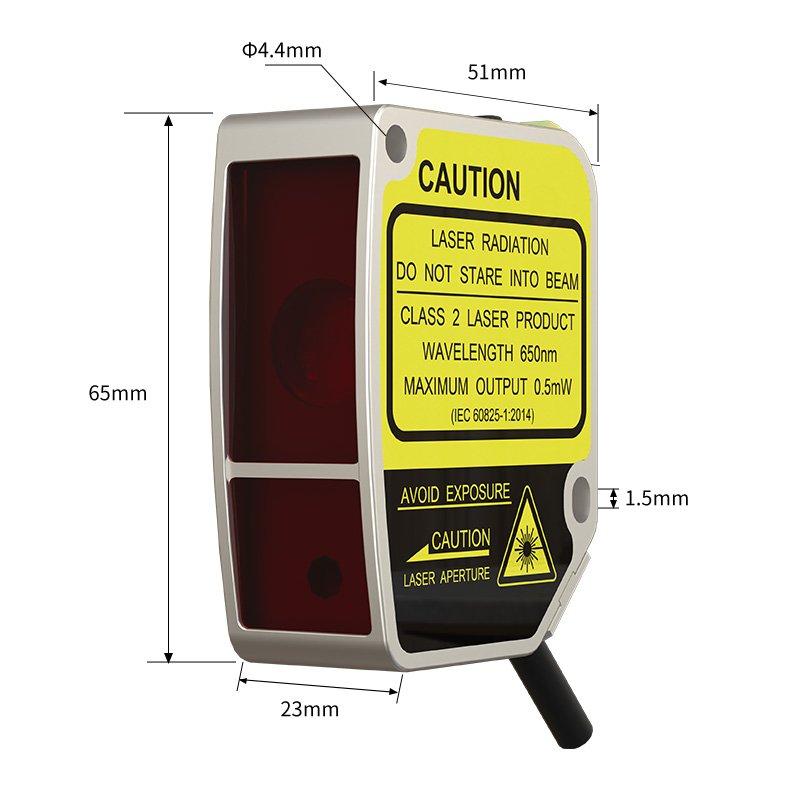

Tamanho:65*51*23mm

Resolução:2,5um@30mm

 Razão de repetibilidade:5um

Saída1:Quantidade digital: RS-485 (suporta protocolo ModBus); Quantidade analógica: 4-20mA (resistência de carga <390 Ω)

Saída2:Quantidade de comutação: PUSH-PULL/NPN/PNP e NO/NC podem ser definidos
