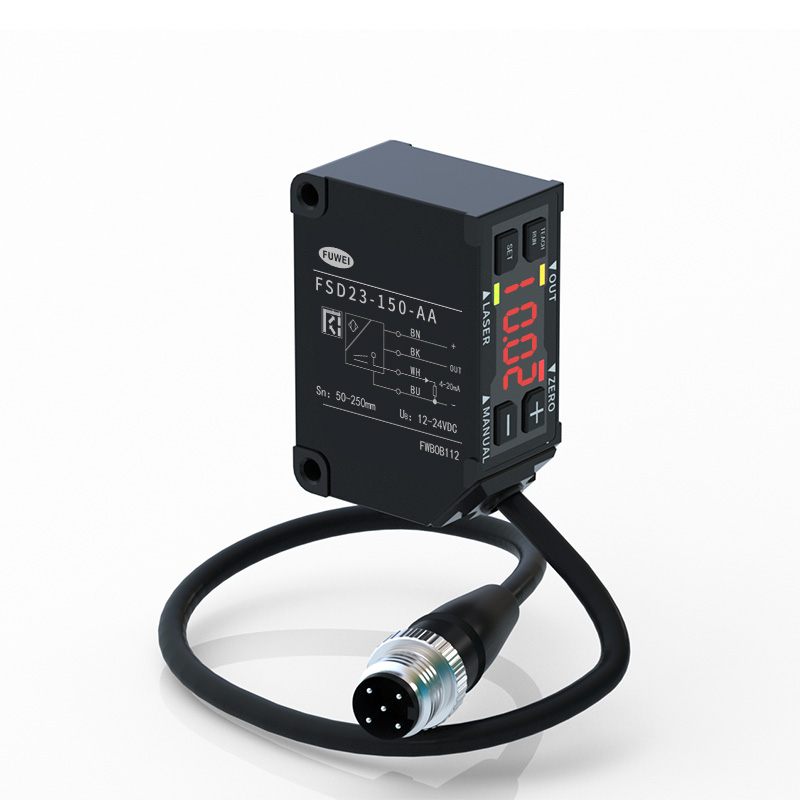

Sensor de deslocamento a laser de corrente analógica 4-20mA FSD23-150-AA

Model:FSD23-150-AA
Número da peça do sensor de deslocamento a laser de corrente analógica 4-20mA: FSD23-150-AA Distância do centro de medição: 150 mm Faixa de medição:±100mm Linearidade: ± 0,5% F.S. Repetibilidade: 60μm Saída de controle:NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.) Tensão de alimentação: 24 VCC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca Saída de tensão analógica: Saída 0-10V, impedância de saída 100ΩSaída de corrente analógica:Saída 4-20mA, resistência de carga permitida abaixo de 300Ω Proteção: IP67 Temperatura operacional/úmida: -10 ~ 50⁰C / 35 ~ 85% RH sem vazamento ou condensação
Enviar consultaBaixar PDF
Descrição do produto

Características do produto do sensor de deslocamento a laser de corrente analógica 4-20mA:

Número da peça: FSD23-150-AA

Distância do centro de medição: 150 mm

Faixa de medição:±100mm

Linearidade: ± 0,5% F.S.

Repetibilidade: 60μm

Saída de controle:NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)

Tensão de alimentação: 24 VCC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca

Saída de tensão analógica: Saída 0-10V, impedância de saída 100ΩSaída de corrente analógica:Saída 4-20mA, resistência de carga permitida abaixo de 300Ω

Proteção: IP67

Temperatura operacional/úmida: -10 ~ 50⁰C / 35 ~ 85% RH sem vazamento ou condensação















Especificações:

Número da peça

Corrente analógica

4-20mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Tensão analógica

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Comunicação RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Comunicação de digitadores de cabos-485
 /
 /
 /
 FSD23-150-RS485

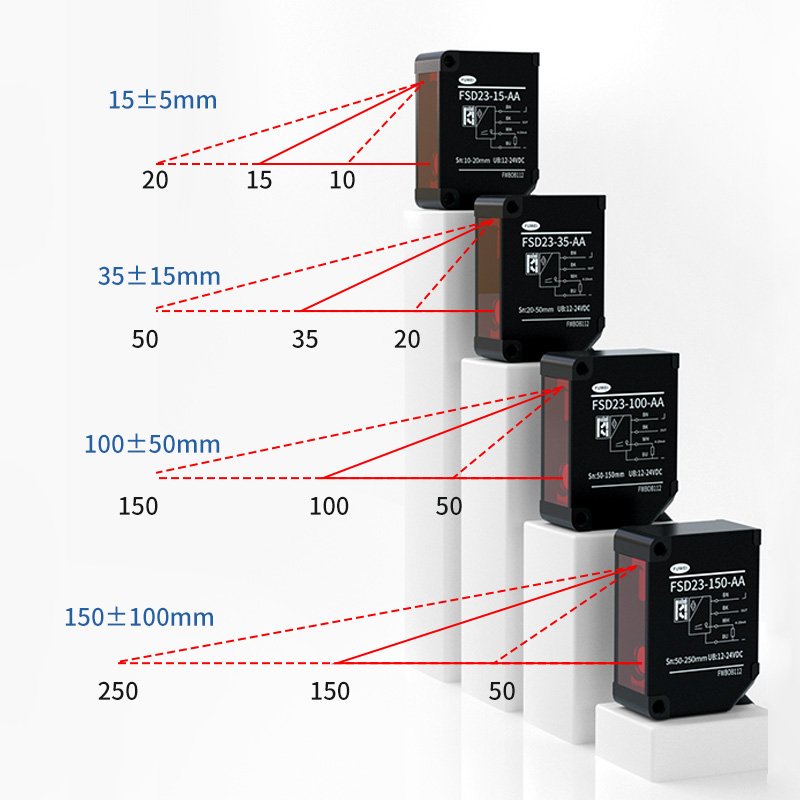

Centro da faixa de medição
 15mm
 35mm
 100mm
 150mm
Faixa de medição
 ±5 mm
 ±15 mm
 ±50 mm
 ±100 mm
Fonte de luz
 Médio. Comprimento de onda
 Diodo laser vermelho (comprimento de onda 650nm)
Máx. potência de saída
 390 μW
 1www
Aula de laser
 IEM/HIS
 Classe1
 Classe2
FDA
 CLASSE I
 CLASSE II
Tamanho do ponto * 1
 0,5*0,7mm
 0,45*0,80mm
 0,6*0,7mm
 0,5*0,55mm
Linearidade
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,5% F.S.
Repetibilidade*2
 1mm
 6μm
 20mm
 60mm
Período de amostragem
 500MS / 1000MS / 2000MS / 4000MS / AUTOMÁTICO
Desvio de temperatura (valor típico)
 ±0,02% FS/⁰C
 ±0,02% FS/⁰C
 ±0,05% FS/⁰C
 ±0,08% FS/⁰C

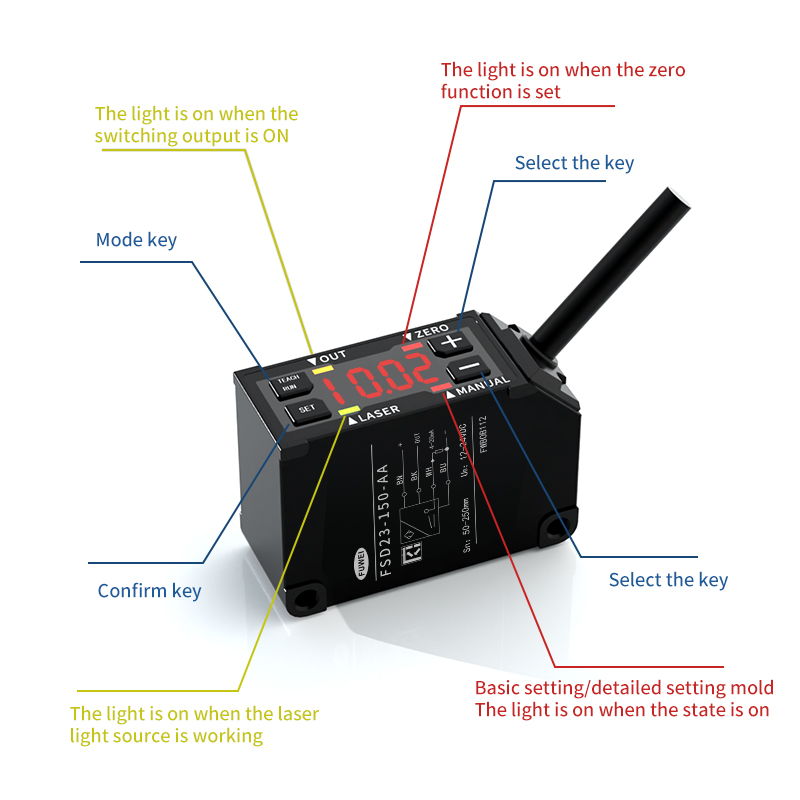

Indicador

Indicador laser: Verde / Indicador de redefinição de zero: Vermelho

Indicador de saída: Laranja / Indicador de modo: Vermelho
Entrada MF (função múltipla)
 Laser desligado, ensino, sample & hold, one shot, zero reset
Saída de controle
 NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)
Consumo atual
 70mA máx.
Corrente analógica
 Saída 4-20mA, resistência de carga permitida abaixo de 300Ω
Tensão analógica
 Saída 0-10V, impedância de saída 100Ω
Circuito de proteção
 Proteção de conexão reversa, proteção contra sobrecorrente
Categoria de proteção
 IP67 incluindo parte de conexão
Temperatura operacional/úmida.
 -10~50⁰C / 35 ~ 85% RH sem formação de vazamento ou condensação
Temperatura de armazenamento/úmido.
 -20 ~ 60⁰C / 35 ~85%/UR
Iluminância ambiente
 Luz solar: 20.000 lx máx. / Lâmpada incandescente: 3.000 lx máx.
Resistência à vibração
 10 ~ 55 Hz, amplitude dupla 1,5 mm, X, Y, Z por 2 horas
Resistência ao choque
 500mm/s2 (aprox. 50G) X,Y,Z 3 vezes cada
Material
 Alumínio
Peso
 Aprox. 60g
As especificações são baseadas na condição, salvo indicação em contrário:Temperatura ambiente:23⁰C,
Tensão de alimentação: 24VDC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca
*1 Definido com força central 1/e2(13,5%) no centro. Pode haver vazamento de luz diferente do tamanho do ponto especificado. O sensor pode
ser afetado quando houver um objeto altamente reflexivo próximo à área de detecção.
*2 512 tempo médio

Pequena estatura e forte funcionalidade

Uma variedade de benefícios funcionais essenciais para seu uso
