Sensor de deslocamento a laser FSD23-100-AV Tensão analógica 0-10V

Model:FSD23-100-AV
Sensor de deslocamento a laser FSD23-100-AV Tensão analógica 0-10V Sensor de deslocamento a laser Tensão analógica 0-10V Número da peça: FSD23-100-AV Distância do centro de medição: 100 mm Faixa de medição:±50mm Linearidade:±0,1%FS Repetibilidade: 20μm Saída de controle:NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.) Saída de tensão analógica: Saída 0-10V, impedância de saída 100Ω Proteção:IP67 Temperatura operacional/úmida: -10 ~ 50⁰C / 35 ~ 85% RH sem vazamento ou condensação
Enviar consultaBaixar PDF
Descrição do produto

Tensão analógica 0-10V do sensor de deslocamento do laser, tensão analógica 0-10V do sensor de deslocamento do laser FSD23-100-AV

Número da peça: FSD23-100-AV

Distância do centro de medição: 100 mm

Faixa de medição:±50mm

Linearidade:±0,1%FS

Repetibilidade: 20μm

Saída de controle:NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)

Saída de tensão analógica: Saída 0-10V, impedância de saída 100Ω

Proteção:IP67

Temperatura operacional/úmida: -10 ~ 50⁰C / 35 ~ 85% RH sem vazamento ou condensação
















Especificações:

Número da peça

Corrente analógica

4-20mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Tensão analógica

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Comunicação RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Comunicação de digitadores de cabo-485
 /
 /
 /
 FSD23-150-RS485

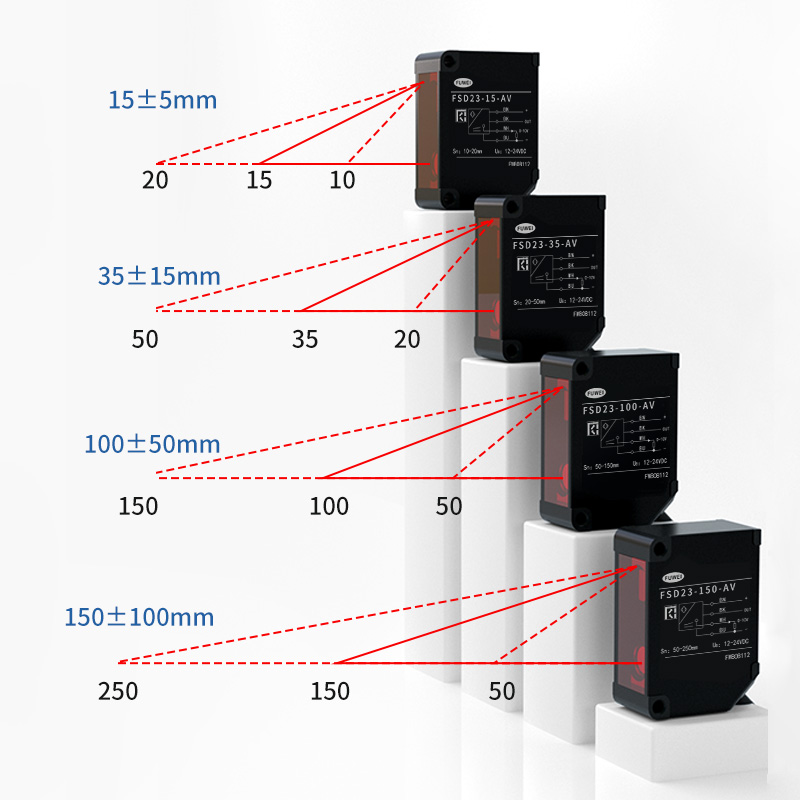

Centro da faixa de medição
 15mm
 35mm
 100 mm
 150mm
Faixa de medição
 ±5 mm
 ±15 mm
 ±50 mm
 ±100 mm
Fonte de luz
 Médio. Comprimento de onda
 Diodo laser vermelho (comprimento de onda 650nm)
Máx. potência de saída
 390 μW
 1mW
Aula de laser
 IEC/JIS
 Classe1
 Classe2
FDA
 CLASSE I
 CLASSE II
Tamanho do ponto * 1
 0,5*0,7mm
 0,45*0,80mm
 0,6*0,7mm
 0,5*0,55mm
Linearidade
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,5% F.S.
Repetibilidade*2
 1μm
 6μm
 20μm
 60μm
Período de amostragem
 500μs / 1000μs / 2000μs / 4000μs / AUTO
Desvio de temperatura (valor típico)
 ±0,02% FS/⁰C
 ±0,02% FS/⁰C
 ±0,05% FS/⁰C
 ±0,08% FS/⁰C
Indicador

Indicador laser: Verde / Indicador de redefinição de zero: Vermelho

Indicador de saída: Laranja / Indicador de modo: Vermelho
Entrada MF (função múltipla)
 Laser desligado, ensino, amostra e retenção, um disparo, reinicialização zero
Saída de controle
 NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)
Consumo atual
 70mA máx.
Corrente analógica
 Saída 4-20mA, resistência de carga permitida abaixo de 300Ω
Tensão analógica
 Saída 0-10V, impedância de saída 100Ω
Circuito de proteção
 Proteção de conexão reversa, proteção contra sobrecorrente
Categoria de proteção
 IP67 incluindo parte de conexão
Temperatura operacional/úmida.
 -10~50⁰C / 35 ~ 85% RH sem formação de crosta ou condensação
Temperatura de armazenamento/úmido.
 -20 ~ 60⁰C / 35 ~85%/UR
Iluminância ambiente
 Luz solar: 20.000 lx máx. / Lâmpada incandescente: 3.000 lx máx.
Resistência à vibração
 10 ~ 55 Hz, amplitude dupla 1,5 mm, X, Y, Z por 2 horas
Resistência ao choque
 500mm/s2 (aprox. 50G) X,Y,Z 3 vezes cada
Material
 Alumínio
Peso
 Aprox. 60g
As especificações são baseadas na condição, salvo indicação em contrário:Temperatura ambiente:23⁰C,
Tensão de alimentação: 24VDC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca
*1 Definido com força central 1/e2(13,5%) no centro. Pode haver vazamento de luz diferente do tamanho do ponto especificado. O sensor pode
ser afetado quando houver um objeto altamente reflexivo próximo à área de detecção.
*2 512 tempo médio

Pequena estatura e forte funcionalidade

Uma variedade de benefícios funcionais essenciais para seu uso
