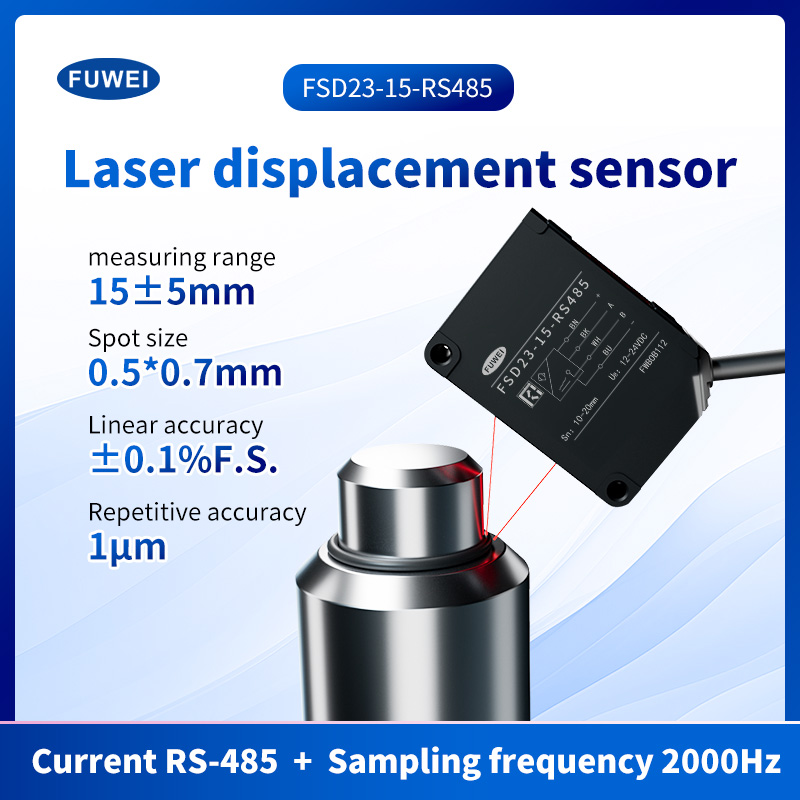

Tipo de display digital de alta precisãoSensor de distância de deslocamento a laser
Características do produto:
Número da peça:FSD23-15-RS485
Distância do centro de medição: 15mm
Faixa de medição:±5mm
Linearidade: ± 0,1% F.S.
Repetibilidade: 1μm
Saída de controle:NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)
Tensão de alimentação: 24 VCC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca
Saída de tensão analógica: Saída 0-10V, impedância de saída 100ΩSaída de corrente analógica:Saída 4-20mA, resistência de carga permitida abaixo de 300Ω
Proteção:IP67
Temperatura operacional/úmida: -10 ~ 50⁰C / 35 ~ 85% RH sem vazamento ou condensação
Capacidades de medição precisas
Sensor CMOS de alta precisão com algoritmos exclusivosPrecisão linear ultra-alta para medição sem contato e sem desgastementes.

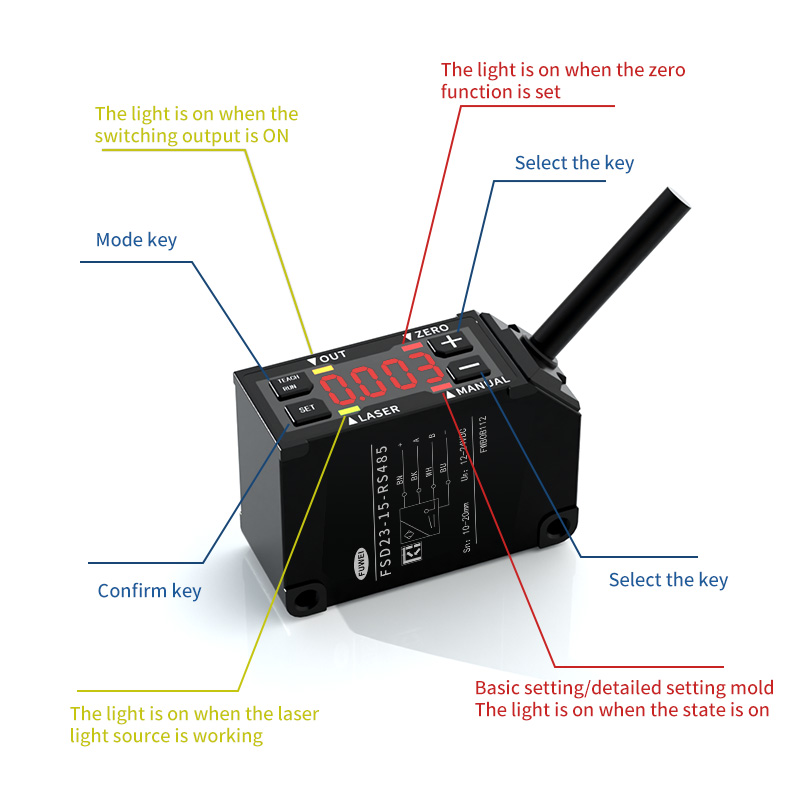

Introdução ao painel:
1,0 μm de alta resolução
A facilidade de uso da medição de alta precisão com resolução de até 1,0 um e o display LED digital o tornam útil para uso em vários locais de produção ao redor do mundo.
Tela digital
É fácil verificar a quantidade de deslocamento e defini-la ao mesmo tempo.
Construção de proteção IP67
Com proteção IP67, pode ser utilizado inclusive em ambientes com muita umidade e poeira. Um revestimento de metal é instalado no orifício de montagem e pode ser firmemente circunferencialmente circunferencialmente com um torque de 0,8 N.m.
Fácil de instalar
As funções do controlador estão todas integradas ao sensor, portanto não há necessidade de instalar um controlador separado, o que economiza o espaço necessário.
A polaridade NPN/PNP é suportada
Ao alternar o botão, a polaridade NPN/PNP pode ser aplicada a um produto, o que reduz o número de registro para serviço e manutenção.

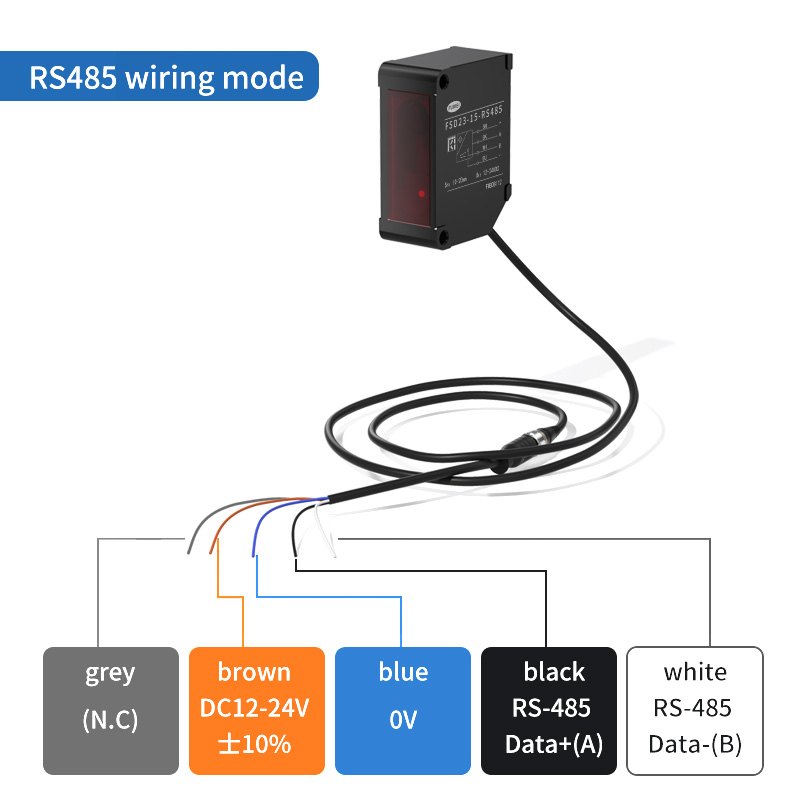

Fiação analógica:
Dimensões do produto:

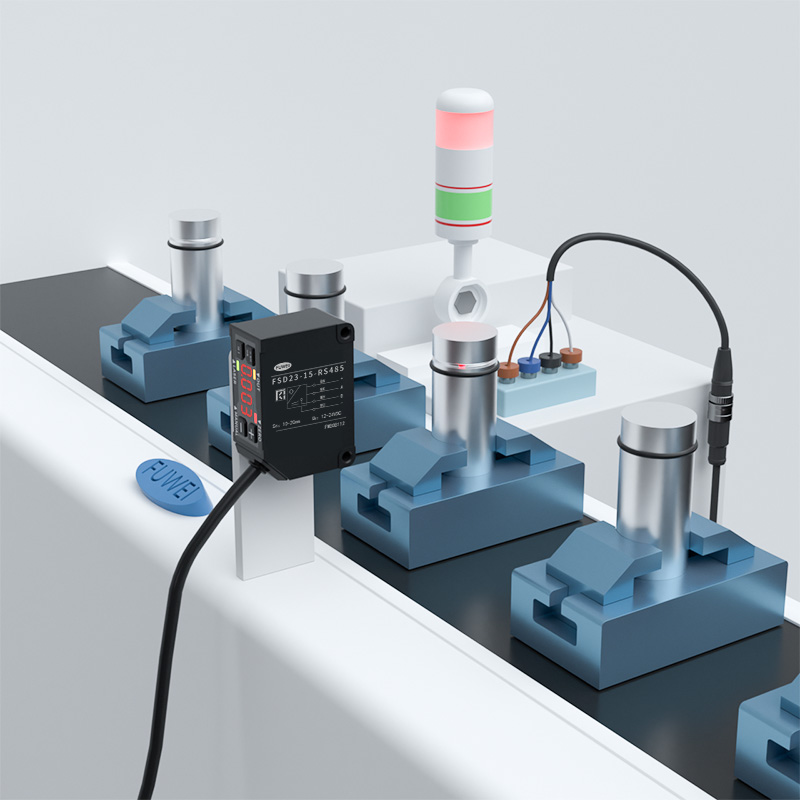

Vitrine de aplicativos:
Medição da distância da pinça
Detecção de posicionamento da agulha de distribuição
Monitoramento da altura da placa
Controle automático de altura da tocha

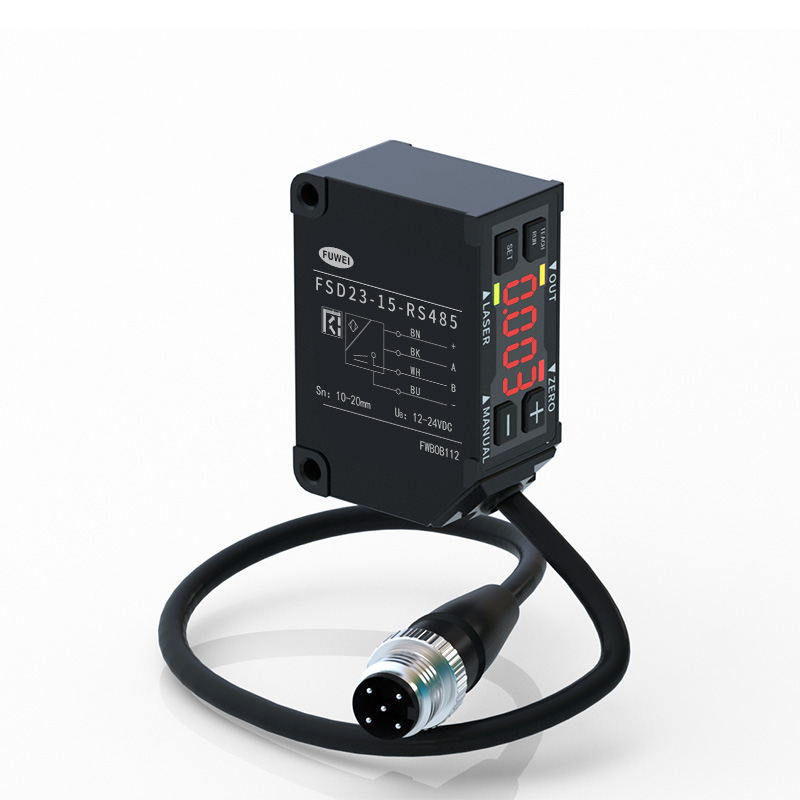

Exibição do produto:
Modos e operações básicas:
Como alternar entre os modos
Pressione o botão "ZERO/RUN" uma vez para retornar ao modo de detecção. Quando o indicador "MANUAL" está no modo de configuração básica ou no modo de configuração detalhada, a luz indicadora acende.
Como definir o valor do parâmetro
Botões "+" e "One": Definem a seleção dos itensAjuste do valor definido. Botão "ZERO/RUN": Pressione uma vez para voltar ao modo de detecção.
Especificações:
Corrente analógica 4-20mA Tensão analógica 0-10V Indicador laser: Verde / Indicador de redefinição de zero: Vermelho Indicador de saída: Laranja / Indicador de modo: Vermelho
Número da peça
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
Comunicação RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Comunicação de digitadores de cabos-485
/
/
/
FSD23-150-RS485

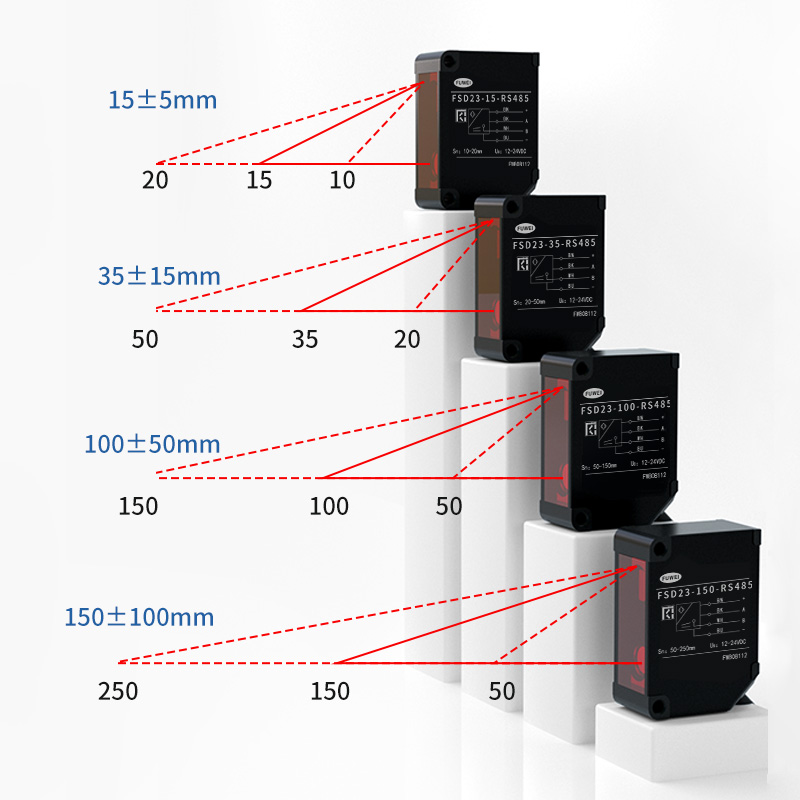

Centro da faixa de medição
15mm
35mm
100 mm
150mm
Faixa de medição
±5mm
±15 mm
±50 mm
±100 mm
Fonte de luz
Médio. Comprimento de onda
Diodo laser vermelho (comprimento de onda 650nm)
Máx. potência de saída
390 μW
1mW
Aula de laser
IEC/JIS
Classe 1
Classe2
FDA
CLASSE I
CLASSE II
Tamanho do ponto * 1
0,5*0,7mm
0,45*0,80mm
0,6*0,7mm
0,5*0,55mm
Linearidade
±0,1% F.S.
±0,1% F.S.
±0,1% F.S.
±0,5% F.S.
Repetibilidade*2
1μm
6μm
20μm
60μm
Período de amostragem
500μs / 1000μs / 2000μs / 4000μs / AUTOMÁTICO
Desvio de temperatura (valor típico)
±0,02% FS/⁰C
±0,02% FS/⁰C
±0,05% FS/⁰C
±0,08% FS/⁰C
Indicador
Entrada MF (função múltipla)
Laser desligado, ensino, amostra e retenção, um disparo, reinicialização zero
Saída de controle
NPN/PNP máx.100mA/DC30V ((Tensão residual 1,8 V máx.)
Consumo atual
70mA máx.
Corrente analógica
Saída 4-20mA, resistência de carga permitida abaixo de 300Ω
Tensão analógica
Saída 0-10V, impedância de saída 100Ω
Circuito de proteção
Proteção de conexão reversa, proteção contra sobrecorrente
Categoria de proteção
IP67 incluindo parte de conexão
Temperatura operacional/úmida.
-10~50⁰C / 35 ~ 85% RH sem formação de vazamento ou condensação
Temperatura de armazenamento/úmido.
-20 ~ 60⁰C / 35 ~85%/UR
Iluminância ambiente
Luz solar: 20.000 lx máx. / Lâmpada incandescente: 3.000 lx máx.
Resistência à vibração
10 ~ 55 Hz, amplitude dupla 1,5 mm, X, Y, Z por 2 horas
Resistência ao choque
500mm/s2 (aprox. 50G) X,Y,Z 3 vezes cada
Material
Alumínio
Peso
Aproximadamente. 60g
As especificações são baseadas na condição, salvo indicação em contrário:Temperatura ambiente:23⁰C,
Tensão de alimentação: 24VDC, Período de amostragem: 500 μs, Média: 64, Distância de medição: Centro de alcance, Objeto de teste: Cerâmica branca
*1 Definido com força central 1/e2(13,5%) no centro. Pode haver vazamento de luz diferente do tamanho do ponto especificado. O sensor pode
ser afetado quando houver um objeto altamente reflexivo próximo à área de detecção.
*2 512 tempo médio
